Produktdetails:
|
| Name: | LC-LC Glasfaser-Patchkabel | Durchmesser: | 3.0mm |
|---|---|---|---|
| Modell: | Singlemode | Connector: | LC-LC |
| Farbe: | blau | Länge: | 3 Meter |
| Markieren: | Duplexfaserverbindungskabel,Modus LWL-Kabel |
||

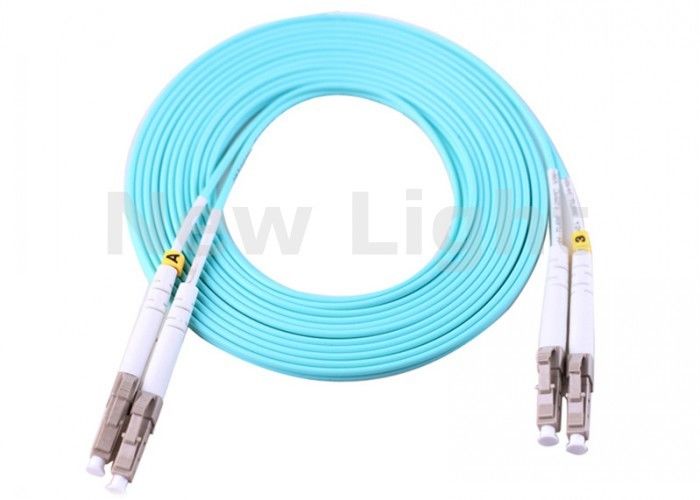

Optik-Faser Zugangs-Netze benutzen Duplexeinmodenfaseroptikverbindungskabelkabel 3Ms LC/UPC-LC/UPC OM3
Beschreibung:
Die Verbindungskabel aus optischen Fasern ist eine Länge des Lichtleiterkabels mit den Verbindungsstücken, die an zwei Enden geregelt werden, um die aktive Verbindung des Strahlengangs zu verwirklichen. Zopf ist ein Längenlwl - kabel mit nur einem Verbindungsstück, das an einem Ende geregelt wird. Wenn beide Seiten des Verbindungsstücks oder seiner Stirnfläche unterschiedlich sind, nennen wir ihn hybrides Verbindungskabel. Entsprechend dem Getriebemedium teilt es einzelnes Modeand in mehreren Betriebsarten; entsprechend der Verbindungsstückstrukturart teilt es FC, Sc, St., MU, D4, LC etc.; entsprechend der keramischen PolierStirnfläche teilt es PC, UPC und APC.
Eigenschaften
1. Niedrige Einfügungsdämpfung
2. Verlust der hohen Rendite
3. gute Wiederholbarkeit
4. gute Austauschbarkeit
5. Temperaturbeständigkeit
Anwendungen
1. Optik-Faser Kommunikationssysteme
2. Optik-Faser Datenaustausche
3. Optik-Faser Zugangs-Netze
4. Optik-Faser CATV
5. LAN, Verkabelungssystem, ODF
6. Testgerät
7. Optik-Faser Sensoren
8. FTTX-Anwendungen
Faser-Optikverbindungskabel-Eigenschaften
Befolgung des Standards von Iec und von YD/T1272
Verlust der hohen Rendite und niedrige Einfügungsdämpfung
Gute Wiederholbarkeit und Austauschbarkeit
PC, UPC, APC Polnisch
Monomode-, Versionen in mehreren Betriebsarten
Verschiedene Arten von Verbindungsstücken: FC, Sc, St., MU, LC, MTRJ, MPO, E2000, usw.
Band-Zopf-Kabel, Bunchy Zopf-Kabel, wasserdichtes Zopf-Kabel
Mehrfache Wahl des Kernes des optischen Kabels, Simplexbetrieb, Doppelkerne, 4 Kerne, 6 Kerne, 12 Kerne, 24 Kerne, 48 Kerne
Spezifikation:
| Modell NEIN. | Faser-Optikverbindungskabel |
| Art | LC, Sc, St., FC.MU, MPO, SC/APC, FC/APC, LC/APC.MU/APC Simplex-/Duplex MTRJ/Female, MTRJ/Male |
| Faser-Art |
9/125 SMF-28 oder gleichwertiges (Singlemode) OS1 50/125, 62.5/125 OM2&OM1 (in mehreren Betriebsarten) 50/125, 10G OM3 (in mehreren Betriebsarten) |
| Kabel-Art |
Simplexbetrieb, Duplex (Zipcord) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm PVC oder LSZH Φ0.9mm, Φ0.6mm dämpfte Faser ab PVC oder LSZH |
| Polierart | UPC, SPC, APC (8°& 6°) |
| Einfügungsdämpfung | ≤ 0.1dB (für Singlemode Meister) ≤ 0.25dB (für Singlemode Standard) ≤ 0.25dB (für in mehreren Betriebsarten) prüfte durch JDS-RM 3750 |
| Rückflussdämpfung (für Singlemode) |
Upc-≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Geprüft durch JDS RM3750 |
| Wiederholbarkeit | ±0.1dB |
| Betriebstemperatur | -40C zu 85C |
| Geometrie-Anforderung (für Singlemode) | Zwinge Endface-Radius 7mm ≤ R ≤ 12mm (für APC) 10mm ≤ R ≤ 25mm (für Standard) Spitze Offset- ≤ 30 μm (für Meister) Spitze unterschnitt Offset-≤ 50 μm (für Standard) -50nm ≤ U ≤ 50nm, das durch DORC ZX-1 geprüft wurde |
Parameter:
| Verbindungsstück | LC zu LC | Jacke Od | 3.0mm |
| Faser-Modus | 9/125µm | Jacken-Farbe | Blau |
| Polnisches | UPC zu UPC | Wellenlänge | 1310/1550nm |
| Faser-Art | Simplex | Jacken-Material | PVC |
| Einfügungsdämpfung | ≤0.3dB | Austauschbarkeit | ≤0.2dB |
| Rückflussdämpfung | ≥50dB | Erschütterung | ≤0.2dB |
| Betriebstemperatur | -40~75℃ | Lagertemperatur | -45~85℃ |
| Polarität | A (Tx) zu B (Rx) | Faser-Grad |
G652D |
