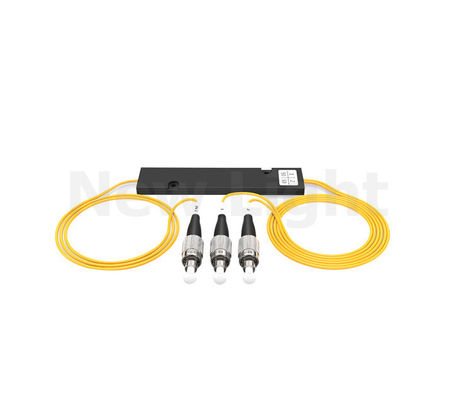

Lichtwellen-Stromkreis-Teiler Sc/LC/FC genehmigte planares CER 1x16/1x32/1x64

1x16 / Faseroptikteiler Sc 1x32/1x64/LC/FC PLC-Kabel aus optischen Fasern





Beschreibung



Planarer Lichtwellenstromkreisteiler (PLC-Teiler) ist eine Art optisches Energiemanagementgerät, das unter Verwendung der optischen Wellenleitertechnologie des Silikons fabriziert wird. Er kennzeichnet kleine, hohe Zuverlässigkeit, breiten funktionierenden Wellenlängenbereich und gute Kanal-zukanaleinheitlichkeit, und ist weit verbreitet in PON (EPON/GPON)

Netze, zum der Energiespaltung des optischen Signals zu verwirklichen.



Wir stellen ganze Reihen Produkte des Teilers 1xN und 2xN zur Verfügung, die für spezifische Anwendungen hergestellt werden. Alle PLC-Teilerprodukte erfüllen GR-1209-CORE und GR-1221-CORE Bedingungen.







Spezifikation





Parameter	1×2	1×4	1×8	1×16	1×32	1×64
Funktionierende Wellenlänge (Nanometer)	1260~1650
Faser-Art	G657A1 oder Kunde spezifiziert
Einfügungsdämpfung (DB) (P-/Sgrad)	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0
Verlust-Einheitlichkeit (DB)	0,4	0,6	0,8	1,2	1,5	2,0
Polarisations-abhängiger Verlust (DB)	0,2	0,2	0,2	0,25	0,3	0,35
Rückflussdämpfung (DB) (P-/Sgrad)	55/50	55/50	55/50	55/50	55/50	55/50
Richtdämpfung (dB)	55	55	55	55	55	55
Wellenlängen-abhängiger Verlust (DB)	0,3	0,3	0,3	0,5	0,5	0,5
Temperaturbeständigkeit (- ℃ 40~85) (DB)	0,4	0,4	0,4	0,5	0,5	0,5
Betriebstemperatur (℃)	-40~85
Lagertemperatur (℃)	-40~85
Gerät-Maß (Millimeter)	40×4×4	40×4×4	40×4×4	50×4×4	50×7×4	60×12×4
Modul-Maß (Millimeter)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Mini-Modul-Maß (Millimeter)	50×7×4	50×7×4	50×7×4	60×12×4	80×20×6	100×40×6



Spezifiziert ohne Verbindungsstücke.





Fügen Sie einen zusätzlichen Verlust 0.15dB pro Verbindungsstück hinzu.





Einrichtungsinformationen
PLC	Hafen	Input Pigtall-Art	Input-Verbindungsstück	Ertrag Pigtll-Art	Faser-Länge	Ertrag-Verbindungsstück	Paketart
	0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64	Faser 0=bare 1=900um Loses Rohr 2=900umJacket 3=2.0mmcable 4=3.0mmcable	0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=. 6=LC 7=LC/APC S=Special	Faser 0=bare 1=900um Loses Rohr 2=900um Jacke 3=2.0mmcable 4=3.0mmcable	0=0.5m 1=1m 2=1.5m 3=2m   S=special	0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=Special	A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 “ Gestell 1U-I=19 S=Special







Anwendungen



FTTX-Systeme

LAN, WAN und Metronetze

Analoge/Digital passive optische Netze

CATV-Netze

Andere Anwendungen in den Faseroptiksystemen











Eigenschaften



Niedrige Einfügungsdämpfung und niedrige PDL

Hohe Kanalzählungen

Außergewöhnliche Zuverlässigkeit und Stabilität

Breite funktionierende Wellenlänge

Breite Betriebstemperatur

Kompaktbauweise
