Produktdetails:
|
Anschlusstyp: | MPO/MTP | Material: | LSZH |
---|---|---|---|
Modus-Art: | Monomode- | Kern-Art: | 12Core |
Kabelfarbe: | Gelb | Länge: | Kann angepasst werden |
Zertifikat: | CER, ISO, RoHS | Lieferfrist: | 2-7 Werktage nach empfangener Ablagerung |
Produktionsfähigkeit: | 500 PC/Tag | Zahlungsfrist: | T/T, 30% Ablagerung im Voraus |
Produkt-Name: | 12 Kern OM3 Faser optisches MPO/MTP-Verbindungskabel mpo zum lc-Ausbruchkabel | ||
Markieren: | mpo LWL - Kabel,MPO zu MPO-Kabel |

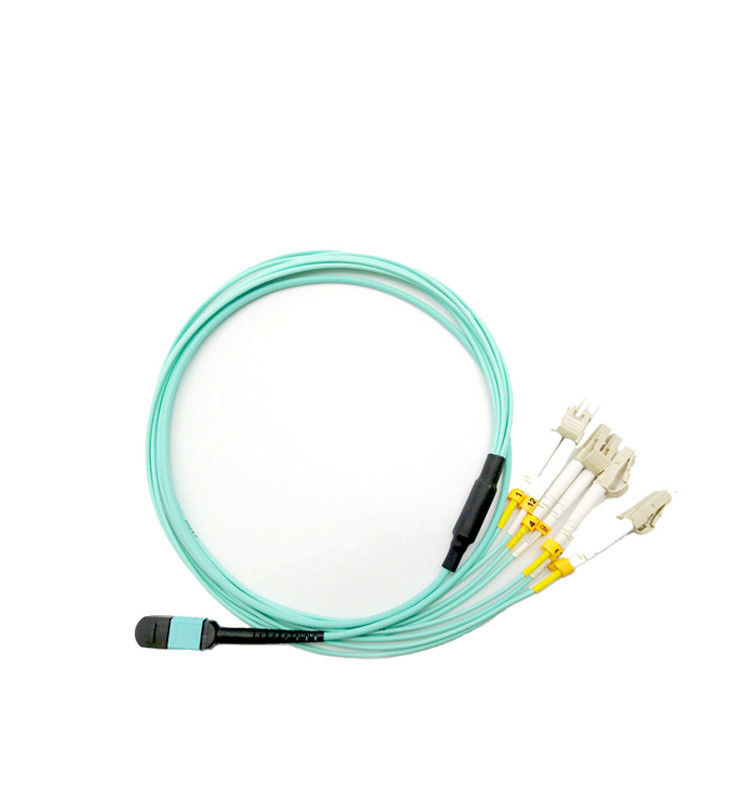

12 Kern OM3 Faser optisches MPO/MTP-Verbindungskabel mpo zum lc-Ausbruchkabel
Was ist die MPO-/MTPtestanträge?
a.Endface-Antrag:
400 X | Defektbeschreibung | Gewähren Sie Quantität | |
Faser (9um, 50um, 62.5um) | Weißkratzer | ≤3um | Nicht begrenzt |
Stelle | ≤2um | 5 PCS | |
Defekt | / | Kein gewährt | |
Umhüllung (62.5-125um) |
Weißkratzer | ≤3um | Nicht begrenzt |
≤5um | 1 PCS | ||
Schwarzkratzer | ≤3um | 2 PCS | |
Schwarzer Fleck | ≤2um | Nicht begrenzt | |
≤5um | 3 PCS | ||
Defekt | ≤2um | Um nicht begrenztes | |
≤15um | Gesamtlänge ist kleiner als die Seitenlänge 1/4 | ||
Plastikring | / | Nicht begrenzt |
b.Performance:
MPO/MTP | Inspektions-Standardzwinge | Dämpfungsärme Zwinge Inspektion | Millimeter-Standardzwinge | Dämpfungsärme Zwinge Millimeters | |
IL-Verlust | Typisch | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Maximal | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
Wiederholbarkeit | ≤0.30dB (verstopfen Sie mehr als 500mal) | 0.30dB (verstopfen Sie mehr als 1000mal) | |||
Austauschbarkeit | ≤0.30dB (mit irgendeinem ein zusammenpassendes Verbindungsstück) | ||||
Dehnfestigkeit | ≤0.30dB (maximale Spannung 66N) | ||||
Schock | ≤0.30dB (10~55Hz) | ||||
Temperaturspanne | -40°C | +75°C |
c.Interference-Indikatoren:
MPO-/MTPverbindungsstück | Test des Maß-3D |
Radius Biegung | X ≥2000mm, Y ≥50mm |
Faser-Höhe | 1000~4000 Nanometer |
Endface-Winkel | X ±0.3°, Y ±0.3° |
Kern-Bad | ±300nm |
d.Length-Toleranz:
Länge (M) | Toleranz |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
IEC61754-7 u. GR-1435-CORE konform.
Die Modularbauweise, die Struktur Stecker-zuschließend, die für Test einfach ist, installieren, entfernen und justieren. Normalerweise, kann einzelnes MTP/MPO-Verbindungsstücke 12 oder mehr Faser, Verdrahtungsraum der Höhe gewöhnlich unterbringen 1U kann bis 96 LC die optische Schnittstelle, Abschnitt unterbringen. Einsparungskabinett- und -gestellraum, einfache Kabelmanagement Arten der Faser, verkabeln verfügbar, um unterschiedlichen Kunden zu treffen braucht.
Kann die Wahl des Mannes, weiblich. Erzielen Sie die genaue Positionierung mit dem Adapter, der über Pin-Stiftpositioniervorgang, hohe Stabilität angeschlossen wird.
Mehradrige Zwingen-, kleine, Hochgeschwindigkeits- und hohekapazität, den Bedarf Kommunikationssystemen von aus optischen Fasern und Verbindungsverdrahtung der Hochleistungsfähigkeit zu erfüllen von mit hoher Dichte. Für zukünftige Netzwerk-Infrastruktur kanalisieren in hohem Grade ersteigbares, Unterstützungenethernet und Faser Anforderungen 10/100-1Gbps.
Technischer Parameter
Einzelteil | Technische Parameter | |
Produkt | 12 Kern OM3 Faser optisches MPO/MTP-Verbindungskabel mpo zum lc-Ausbruchkabel | |
Verbindungsstück | MPO (F oder M) | MPO (F oder M) |
Operations-Temperatur | -40°C | +80°C | |
Lagertemperatur | -40°C | +85°C | |
Einfügungsdämpfung |
Inspektion: ≤ 0.75dB (Richtwert), ≤0.35dB (typischer Wert); Millimeter: ≤ 0.50dB (Richtwert), ≤0.35dB (typischer Wert); |
|
Rückflussdämpfung | Inspektion: ≥60dB; Millimeter: ≥35dB | |
Die MPO-Endenart | Mann: mit Führungsstift; Frau: ohne Führungsstift | |
Faseranzahl | Faser M.Ü.-8,12&24 | |
Verbindungsstückart des anderen Endes | MPO-weiblich, MPO-Mann, FC, Sc, St., MU, LC, E2000 | |
Fasermodus | Monomode- (G652, G655, G657), in mehreren Betriebsarten (50, 62,5, OM2, OM3, OM4) | |
LWL - Kabel-Art | Faser des Bandes 250um, Flachkabel, Bündellichtwellenleiter |
Die drei Polaritätsmethoden schreiben A, Art B und Art C werden benutzt, um der rechten bidirektionalen Verteilung zu garantieren.
Schreiben Sie ein direktes MPO-Stamm-Kabel:
Schlüssel--ObenSchlüssel--Untenadapter, 1 Duplex-Flecken-Kabel x A bis B und 1 x A zu einem Duplexflecken-Kabel.
Schreiben Sie Stamm-Kabel b-Kreuz-MPO:
Schlüssel--ObenSchlüssel--Obenadapter und 2 x A zu einem Duplexflecken-Kabel.
Schreiben Sie Stamm-Kabel der c-Kreuz-Paar-MPO:
Schlüssel--ObenSchlüssel--Untenadapter und 2 x A zu einem Duplexflecken-Kabel.
Unter Verwendung der Temperatur
-40° | +80°
Anwendung:
Testgerät
FTTX+LAN
Glasfaser CATV
System der optischen Nachrichtenübertragung
Telekommunikation
Pakcing:
Wir verpacken es durch OPP-Tasche und Kartonkasten draußen. um die Waren zu schützen werden nicht wenn Lieferung beschädigt.
Lieferung:
Wir können Lieferung es auf dem Luftweg und durch Meer. es ist entsprechend Ihrer Quantität und Anforderungen.
Zahlung:
Zahlungsbedingung: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% Ablagerung im Voraus. Balance zahlte vor Lieferung.
Preisbedingung: EXW, UHRKETTE, CIF, CFR. HAUS-HAUS
Mehr Produkte:
Wir haben optisches Verbindungskabel, Zopf, Adapter, Abschwächer, Verteilerkasten, schnelles Assmembly-Verbindungsstück .etc. Wenn Sie mehr Produkte oder Katalog benötigen, können dich Sie frei fühlen, mit uns in Verbindung zu treten
