Produktdetails:
|
| Anschlusstyp: | MPO/MTP | Material: | LSZH |
|---|---|---|---|
| Modus-Art: | Monomode- | Kern-Art: | 24 Kern |
| Kabelfarbe: | Gelb | Länge: | Kann angepasst werden |
| Zertifikat: | CER, ISO, RoHS | Lieferfrist: | 2-7 Werktage nach empfangener Ablagerung |
| Produktionsfähigkeit: | 500 PC/Tag | Zahlungsfrist: | T/T, 30% Ablagerung im Voraus |
| Produkt-Name: | Kabeleinmodenfaser optisches MPO Kernes G657A1 LSZH 3,0 USCOME 24/MTP-Verbindungskabel | ||
| Markieren: | mpo LWL - Kabel,MPO zu MPO-Kabel |
||

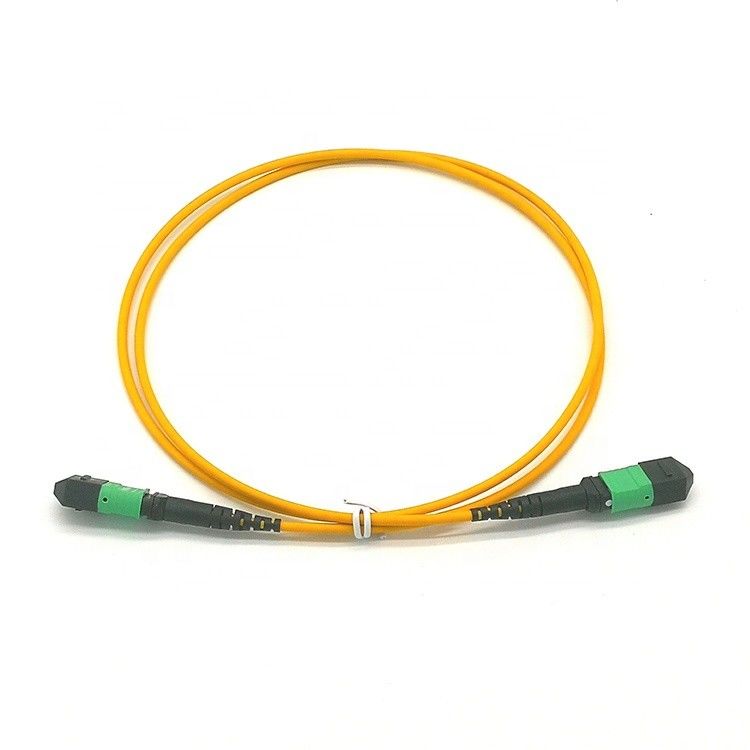

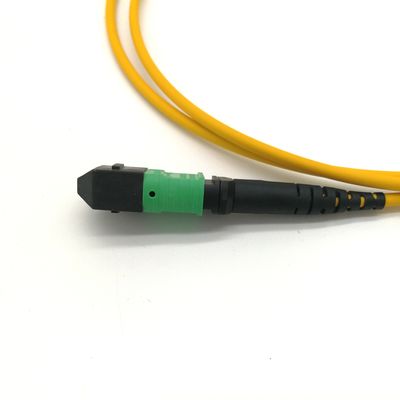

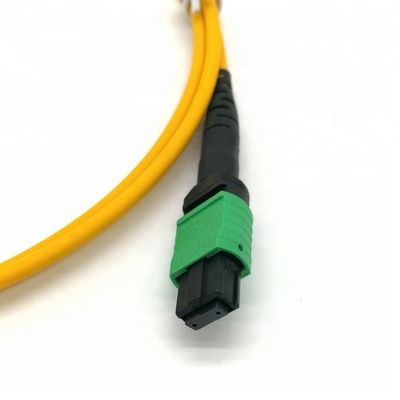

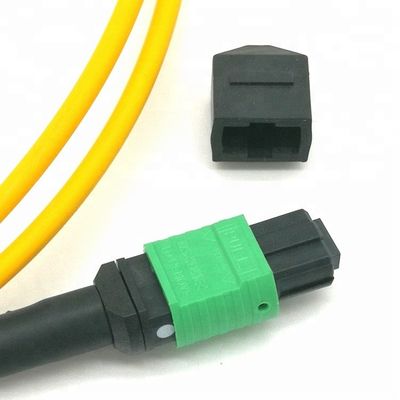

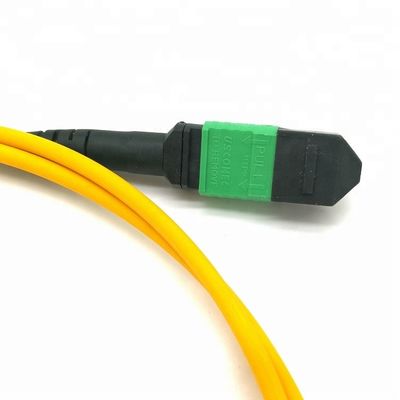

Kabeleinmodenfaser optisches MPO Kernes G657A1 LSZH 3,0 USCOME 24/MTP-Verbindungskabel
Das MTP-Stamm-Kabel ist für (24 Kerne) Direktanschluss der Optik 40G (12 Kerne) und 100G und Rechenzentrumanwendungen mit hoher Dichte bestimmt; Die ursprünglichen Verbindungsstücke US Conec MTP sind mit den MPO-Standards völlig konform.
FIBERCAN-Lichtwellenleiter trifft, die RoHS und UL konform sind, und alle Faserflecken-Kabelverbindungsstücke sind 100% optisch geprüft auf Einfügungsdämpfung, um nette Qualität sicherzustellen.
| Produkt-Name: | Kabeleinmodenfaser optisches MPO Kernes G657A1 LSZH 3,0 USCOME 24/MTP-Verbindungskabel |
| Modell | MTP/2-3-4/5-6-78 |
| 1. Ein Verbindungsstück | MTP |
| 2. Eine polnische Art | PC, UPC, APC. |
| 3. EIN PIN | F=female |
| 4. B-Endverbinder | MTP |
| 5. B-Politurart | PC, UPC, APC. |
| 6. EIN PIN | F=female |
| 7. Faser-Art | B6A1=G657A1; |
| 8. Faseranzahlen | 24 Kerne |
| Jacke 9.Cable | V=PVC; Z=LSZH |
| 10. Länge | 1m |
| 11 Polarty. | A, B, C verfügbar |
IEC61754-7 u. GR-1435-CORE konform.
Die Modularbauweise, die Struktur Stecker-zuschließend, die für Test einfach ist, installieren, entfernen und justieren. Normalerweise, kann einzelnes MTP/MPO-Verbindungsstücke 12 oder mehr Faser, Verdrahtungsraum der Höhe gewöhnlich unterbringen 1U kann bis 96 LC die optische Schnittstelle, Abschnitt unterbringen. Einsparungskabinett- und -gestellraum, einfache Kabelmanagement Arten der Faser, verkabeln verfügbar, um unterschiedlichen Kunden zu treffen braucht.
Kann die Wahl des Mannes, weiblich. Erzielen Sie die genaue Positionierung mit dem Adapter, der über Pin-Stiftpositioniervorgang, hohe Stabilität angeschlossen wird.
Mehradrige Zwingen-, kleine, Hochgeschwindigkeits- und hohekapazität, den Bedarf Kommunikationssystemen von aus optischen Fasern und Verbindungsverdrahtung der Hochleistungsfähigkeit zu erfüllen von mit hoher Dichte. Für zukünftige Netzwerk-Infrastruktur kanalisieren in hohem Grade ersteigbares, Unterstützungenethernet und Faser Anforderungen 10/100-1Gbps.
Was ist die MPO-/MTPtestanträge?
a.Endface-Antrag:
| 400 X | Defektbeschreibung | Gewähren Sie Quantität | |
| Faser (9um, 50um, 62.5um) | Weißkratzer | ≤3um | Nicht begrenzt |
| Stelle | ≤2um | 5 PCS | |
| Defekt | / | Kein gewährt | |
| Umhüllung (62.5-125um) |
Weißkratzer | ≤3um | Nicht begrenzt |
| ≤5um | 1 PCS | ||
| Schwarzkratzer | ≤3um | 2 PCS | |
| Schwarzer Fleck | ≤2um | Nicht begrenzt | |
| ≤5um | 3 PCS | ||
| Defekt | ≤2um | Um nicht begrenztes | |
| ≤15um | Gesamtlänge ist kleiner als die Seitenlänge 1/4 | ||
| Plastikring | / | Nicht begrenzt | |
b.Performance:
| MPO/MTP | Inspektions-Standardzwinge | Dämpfungsärme Zwinge Inspektion | Millimeter-Standardzwinge | Dämpfungsärme Zwinge Millimeters | |
| IL-Verlust | Typisch | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Maximal | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| Wiederholbarkeit | ≤0.30dB (verstopfen Sie mehr als 500mal) | 0.30dB (verstopfen Sie mehr als 1000mal) | |||
| Austauschbarkeit | ≤0.30dB (mit irgendeinem ein zusammenpassendes Verbindungsstück) | ||||
| Dehnfestigkeit | ≤0.30dB (maximale Spannung 66N) | ||||
| Schock | ≤0.30dB (10~55Hz) | ||||
| Temperaturspanne | -40°C | +75°C | ||||
c.Interference-Indikatoren:
| MPO-/MTPverbindungsstück | Test des Maß-3D |
| Radius Biegung | X ≥2000mm, Y ≥50mm |
| Faser-Höhe | 1000~4000 Nanometer |
| Endface-Winkel | X ±0.3°, Y ±0.3° |
| Kern-Bad | ±300nm |
d.Length-Toleranz:
| Länge (M) | Toleranz |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
Die drei Polaritätsmethoden schreiben A, Art B und Art C werden benutzt, um der rechten bidirektionalen Verteilung zu garantieren.
Schreiben Sie ein direktes MPO-Stamm-Kabel:
Schlüssel--ObenSchlüssel--Untenadapter, 1 Duplex-Flecken-Kabel x A bis B und 1 x A zu einem Duplexflecken-Kabel.
Schreiben Sie Stamm-Kabel b-Kreuz-MPO:
Schlüssel--ObenSchlüssel--Obenadapter und 2 x A zu einem Duplexflecken-Kabel.
Schreiben Sie Stamm-Kabel der c-Kreuz-Paar-MPO:
Schlüssel--ObenSchlüssel--Untenadapter und 2 x A zu einem Duplexflecken-Kabel.
Unter Verwendung der Temperatur
-40° | +80°
Anwendung:
Testgerät
FTTX+LAN
Glasfaser CATV
System der optischen Nachrichtenübertragung
Telekommunikation
Pakcing:
Wir verpacken es durch OPP-Tasche und Kartonkasten draußen. um die Waren zu schützen werden nicht wenn Lieferung beschädigt.
Lieferung:
Wir können Lieferung es auf dem Luftweg und durch Meer. es ist entsprechend Ihrer Quantität und Anforderungen.
Zahlung:
Zahlungsbedingung: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% Ablagerung im Voraus. Balance zahlte vor Lieferung.
Preisbedingung: EXW, UHRKETTE, CIF, CFR. HAUS-HAUS
