Produktdetails:
|
Anschlusstyp: | MPO/MTP - LC | Material: | LSZH |
---|---|---|---|
Modus-Art: | In mehreren Betriebsarten | Kern-Art: | Kern 12 |
Kabelfarbe: | Magentarot | Länge: | Kann angepasst werden |
Zertifikat: | CER, ISO, RoHS | Lieferfrist: | 2-7 Werktage nach empfangener Ablagerung |
Produktionsfähigkeit: | 500 PC/Tag | Zahlungsfrist: | T/T, 30% Ablagerung im Voraus |
Produkt-Name: | 12 Faser LC MTP/MPO OM4 50/125 Magenta Multimodefaser-Optikverbindungskabel | ||
Markieren: | mpo LWL - Kabel,MPO zu MPO-Kabel |

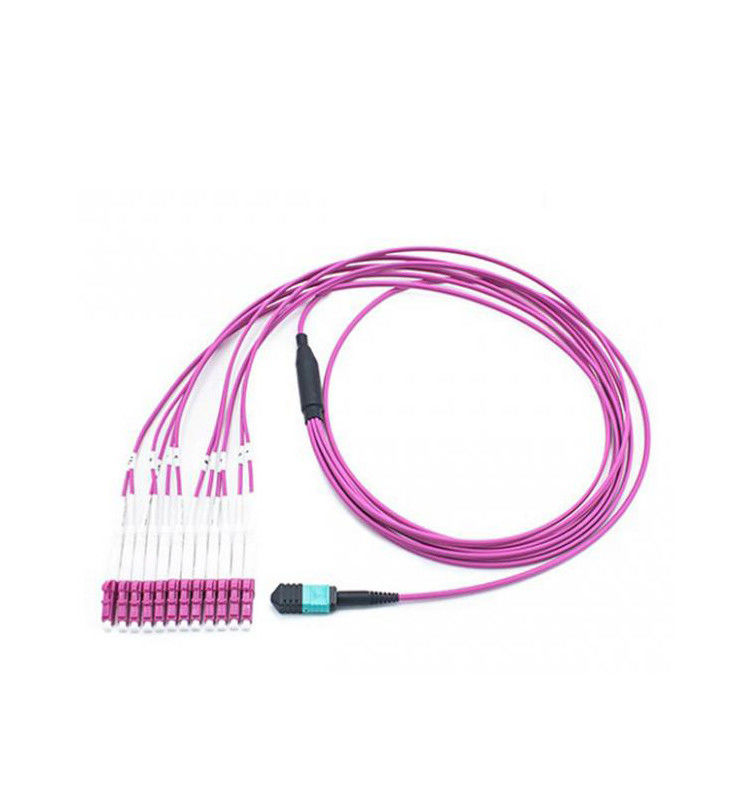

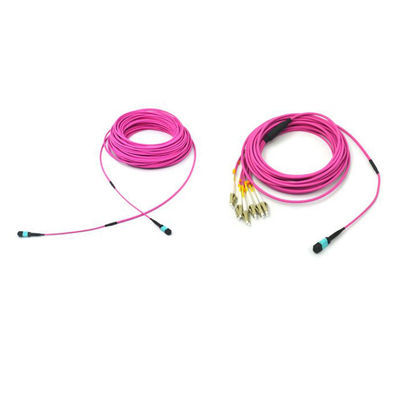

12 Faser LC MTP/MPO OM4 50/125 Magenta Multimodefaser-Optikverbindungskabel
MPO-Faser-Verbindungskabel werden mit MPO-Verbindungsstück auf beiden Ende beendet. Alle MPO-Verbindungsstücke OMCS sind von Taiwan, von Japan, von Verbindungskabel USA etc. MPO ist eine Art Kabel mit hoher Dichte, die im Allgemeinen Gebrauch in drei Bereichen ist.
1, die Data Center-Anwendung mit hoher dichter Gradumwelt
2, die Glasfaser zum Gebäude
3, die interne Verbindungsstückanwendung in der Faserausrüstung.
Der Standard MPO-Produkte:
Treffen Iec Standard-IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE konform
Strukturiertes Verkabeln pro TIA-568-C
Parallele Optik
Optisches Vernetzungs-Forum (OIF) konform
InfiniBand konform
InfiniBand
- Kanal der Faser-10G konform
- 40G und 100G IEEE 802,3
- QSFP
Anmerkung: Maximale Bandbreite von verschiedenen Multimodefasern
OM1 – um Kern 62,5 – 10GBit bis zu 33 Metern, Gigabit bis zu 300m
OM2 – um Kern 50 – 10GBit bis zu 82 Metern, Gigabit bis zu 500m
OM3 – 50 um Kern, Laser optimierte – 10GBit bis zu 300 Metern, Gigabit bis zu 1000m
OM4 – 50 um Kern, Laser optimierte – 10GBit bis zu 550 Metern, Gigabit bis zu 1000m
Was ist die MPO-/MTPtestanträge?
a.Endface-Antrag:
400 X | Defektbeschreibung | Gewähren Sie Quantität | |
Faser (9um, 50um, 62.5um) | Weißkratzer | ≤3um | Nicht begrenzt |
Stelle | ≤2um | 5 PCS | |
Defekt | / | Kein gewährt | |
Umhüllung (62.5-125um) |
Weißkratzer | ≤3um | Nicht begrenzt |
≤5um | 1 PCS | ||
Schwarzkratzer | ≤3um | 2 PCS | |
Schwarzer Fleck | ≤2um | Nicht begrenzt | |
≤5um | 3 PCS | ||
Defekt | ≤2um | Um nicht begrenztes | |
≤15um | Gesamtlänge ist kleiner als die Seitenlänge 1/4 | ||
Plastikring | / | Nicht begrenzt |
b.Performance:
MPO/MTP | Inspektions-Standardzwinge | Dämpfungsärme Zwinge Inspektion | Millimeter-Standardzwinge | Dämpfungsärme Zwinge Millimeters | |
IL-Verlust | Typisch | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Maximal | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
Wiederholbarkeit | ≤0.30dB (verstopfen Sie mehr als 500mal) | 0.30dB (verstopfen Sie mehr als 1000mal) | |||
Austauschbarkeit | ≤0.30dB (mit irgendeinem ein zusammenpassendes Verbindungsstück) | ||||
Dehnfestigkeit | ≤0.30dB (maximale Spannung 66N) | ||||
Schock | ≤0.30dB (10~55Hz) | ||||
Temperaturspanne | -40°C | +75°C |
c.Interference-Indikatoren:
MPO-/MTPverbindungsstück | Test des Maß-3D |
Radius Biegung | X ≥2000mm, Y ≥50mm |
Faser-Höhe | 1000~4000 Nanometer |
Endface-Winkel | X ±0.3°, Y ±0.3° |
Kern-Bad | ±300nm |
d.Length-Toleranz:
Länge (M) | Toleranz |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
Die drei Polaritätsmethoden schreiben A, Art B und Art C werden benutzt, um der rechten bidirektionalen Verteilung zu garantieren.
Schreiben Sie ein direktes MPO-Stamm-Kabel:
Schlüssel--ObenSchlüssel--Untenadapter, 1 Duplex-Flecken-Kabel x A bis B und 1 x A zu einem Duplexflecken-Kabel.
Schreiben Sie Stamm-Kabel b-Kreuz-MPO:
Schlüssel--ObenSchlüssel--Obenadapter und 2 x A zu einem Duplexflecken-Kabel.
Schreiben Sie Stamm-Kabel der c-Kreuz-Paar-MPO:
Schlüssel--ObenSchlüssel--Untenadapter und 2 x A zu einem Duplexflecken-Kabel.
Unter Verwendung der Temperatur
-40° | +80°
Anwendung:
Testgerät
FTTX+LAN
Glasfaser CATV
System der optischen Nachrichtenübertragung
Telekommunikation
Pakcing:
Wir verpacken es durch OPP-Tasche und Kartonkasten draußen. um die Waren zu schützen werden nicht wenn Lieferung beschädigt.
Lieferung:
Wir können Lieferung es auf dem Luftweg und durch Meer. es ist entsprechend Ihrer Quantität und Anforderungen.
Zahlung:
Zahlungsbedingung: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% Ablagerung im Voraus. Balance zahlte vor Lieferung.
Preisbedingung: EXW, UHRKETTE, CIF, CFR. HAUS-HAUS
Mehr Produkte:
Wir haben optisches Verbindungskabel, Zopf, Adapter, Abschwächer, Verteilerkasten, schnelles Assmembly-Verbindungsstück .etc. Wenn Sie mehr Produkte oder Katalog benötigen, können dich Sie frei fühlen, mit uns in Verbindung zu treten
