Produktdetails:
|
| Modellnummer: | 1310/1550 Nanometer FWDM | Merkmal: | Breiter Wellenlängenbereich |
|---|---|---|---|
| Anwendungen: | Systemüberwachung | Durchlassbereich-Wellenlängenbereich: | 1260 | 1360 |
| Reflexions-Band-Wellenlängenbereich: | 1460~1620 | Einfügungsdämpfung: | Führen Sie Channel≤0.8 |
| Kanal-Kräuselung: | <0> | Isolierung: | Führen Sie Channel>40 |
| Einfügungsdämpfungs-Temperatur-Empfindlichkeit: | <0> | Polarisations-Abhängig-Verlust: | <0> |
| Polarisations-Modus-Streuung: | <0> | Richtdämpfung: | >50 |
| Markieren: | Faser-Beendigungs-Kasten im Freien,Berg Faser Kündigung Wanddose |
||

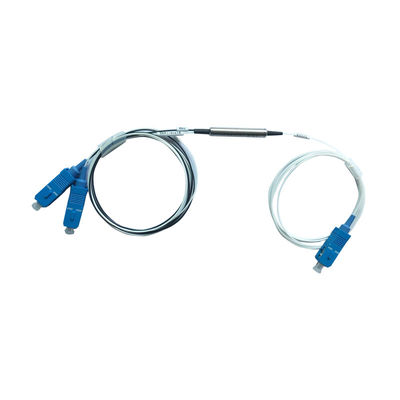

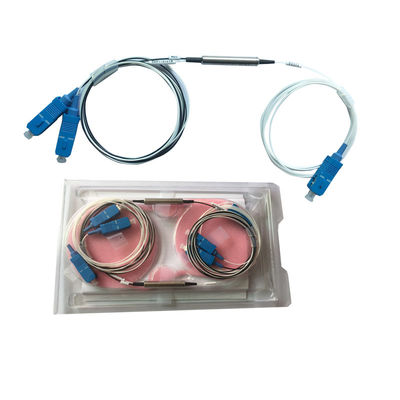

FTTX 3ports optischer Filter Verdrahtungshandbuch-Modul-FWDM 1310nm 1490nm 1550nm
Mikro-optisches Verdrahtungshandbuch verwendet die cocating Technologie des Dünnfilms und eigenen Entwurf des Nichtflussmetalls Mikrooptikverpackung verpfändend. Es liefert niedrige Kanalisolierung der Einfügung loss.high, Empfindlichkeit der niedrigen Temperatur und expoxy freien Strahlengang.
Eigenschaften
funktionierender 1.Wide Wellenlängenbereich
Einfügungsdämpfung 2.Low
flacher breiter Durchlassbereich 3.Ultra
Kanal 4.High Isolierung
Stabilität 5.High und Zuverlässigkeit
6.Epoxy-free auf Strahlengang
Anwendung
Instrumente 1.Testing
System des Drei-Spiels 2.FTTH
Verbindung 3.CATV
System 4.WDM
Netze 5.PON
Spezifikation
| Parametre | Minute | Typisch | Maximal | Einheit | |
| Betriebstemperatur | 0 | 30 | 70 | ℃ | |
| Funktionierende relative Luftfeuchtigkeit | Nicht kondensierend | 5 | 95 | % | |
| Lagertemperatur | Nicht kondensierend | -40 | 85 | ℃ | |
| Energieübergebung | 50 | Mw | |||
| COM tragen Wellenlängenbereich | 1260 | 1560 | Nanometer | ||
| Transport-Hafenwellenlänge | CATV | 1540 | 1550 | 1560 | Nanometer |
| REFL-Hafenwellenlänge 1 | DATEN gegen den Strom | 1260 | 1310 | 1360 | Nanometer |
| REFL-Hafenwellenlänge 2 | DATEN stromabwärts | 1480 | 1490 | 1500 | Nanometer |
| Einfügungsdämpfung (excl.optical-Verbindungsstück) | COM zu Transport | 0,3 | 0,5 | DB | |
| COM zu REFL | 0,25 | 0,4 | DB | ||
| Isolierung COM zu TRANS@1490nm ±10nm | 1490nm in CATV-Hafen | 15 | |||
| Isolierung COM zu REFL@1550nm ±10nm | 1550nm in DATEN tragen | 15 | |||
| Directivitity | 1310nm in CATV-Hafen | 47 | |||
| Rückflussdämpfung (alle Häfen) | 45 | ||||
| Einfügungsdämpfungsthermalempfindlichkeit | 0,005 | dB/℃ | |||
| Polarisationsabhängigverlust | 0,1 | DB | |||
| Verbiegender Verlust | @ 1550nm@10mm-Radius, 1 Drehung | 0,5 | DB | ||
| Faserart | Corning@SMF-28 ultra; 900um lösen Rohr | ||||
| Faserlänge, gemessen vom edage der metral Wohnung zur Faserspitze des Verbindungsstücks | COM | 51 | cm | ||
| Transport | 100 | cm | |||
| REFL | 100 | ||||
| Verbindungsstückart | COM | SC/APC | |||
| Transport | ohne Verbindungsstück | ||||
| REFL | ohne Verbindungsstück | ||||
| Verpackenrohrlänge Verdrahtungshandbuchs | 38 | 39 | Millimeter | ||
| Verpackenrohrdurchmesser Verdrahtungshandbuchs | 5,5 | 6 | Millimeter | ||
| Electical Isolierung Verdrahtungshandbuch-Rohrs | Das Metallrohr muss mittels des Psychiatersverpackungs-Bedeckungsrohrs über seinem in voller Länge elektrisch lokalisiert werden | ||||
*Insertion Verlust ausschließlich des Verbindungsstückverlustes.
