Produktdetails:
|
Modellnummer: | 1310/1550 Nanometer FWDM | Merkmal: | Breiter Wellenlängenbereich |
---|---|---|---|
Anwendungen: | Systemüberwachung | Durchlassbereich-Wellenlängenbereich: | 1260 | 1360 |
Reflexions-Band-Wellenlängenbereich: | 1460~1620 | Einfügungsdämpfung: | Führen Sie Channel≤0.8 |
Kanal-Kräuselung: | <0> | Isolierung: | Führen Sie Channel>40 |
Einfügungsdämpfungs-Temperatur-Empfindlichkeit: | <0> | Polarisations-Abhängig-Verlust: | <0> |
Polarisations-Modus-Streuung: | <0> | Richtdämpfung: | >50 |
Markieren: | Faser-Beendigungs-Kasten im Freien,Berg Faser Kündigung Wanddose |

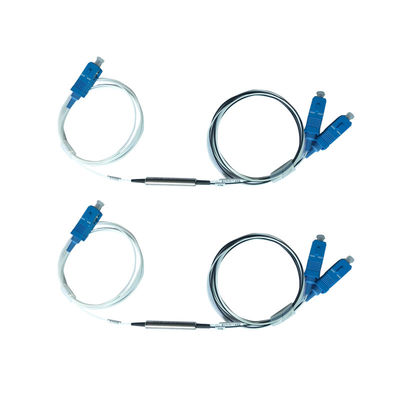

1,2 Stahlrohr des Meters G657A2 0.9mm/ABS-Faser Optikfilter FWDM 1 x 2 Verbindungsstück Sc UPC
Beschreibung
FWDM verwendet die Dünnfilmbeschichtungstechnologie und eigenen Entwurf des Nichtflussmetalls das Mikrooptikverpacken verpfändend. Es liefert niedrige Einfügungsdämpfung, hohe Kanalisolierung, Empfindlichkeit der niedrigen Temperatur und Epoxy-Kleber freien Strahlengang
Eigenschaften
funktionierender 1.Wide Wellenlängenbereich
Einfügungsdämpfung 2.Low
flacher breiter Durchlassbereich 3.Ultra
Kanal 4.High Isolierung
Stabilität 5.High und Zuverlässigkeit
6.Epoxy-free auf Strahlengang
Spezifikation
Parametre | Minute | Typisch | Maximal | Einheit | |
Betriebstemperatur | 0 | 30 | 70 | ℃ | |
Funktionierende relative Luftfeuchtigkeit | Nicht kondensierend | 5 | 95 | % | |
Lagertemperatur | Nicht kondensierend | -40 | 85 | ℃ | |
Energieübergebung | 50 | Mw | |||
COM tragen Wellenlängenbereich | 1260 | 1560 | Nanometer | ||
Transport-Hafenwellenlänge | CATV | 1540 | 1550 | 1560 | Nanometer |
REFL-Hafenwellenlänge 1 | DATEN gegen den Strom | 1260 | 1310 | 1360 | Nanometer |
REFL-Hafenwellenlänge 2 | DATEN stromabwärts | 1480 | 1490 | 1500 | Nanometer |
Einfügungsdämpfung (excl.optical-Verbindungsstück) | COM zu Transport | 0,3 | 0,5 | DB | |
COM zu REFL | 0,25 | 0,4 | DB | ||
Isolierung COM zu TRANS@1490nm ±10nm | 1490nm in CATV-Hafen | 15 | |||
Isolierung COM zu REFL@1550nm ±10nm | 1550nm in DATEN tragen | 15 | |||
Directivitity | 1310nm in CATV-Hafen | 47 | |||
Rückflussdämpfung (alle Häfen) | 45 | ||||
Einfügungsdämpfungsthermalempfindlichkeit | 0,005 | dB/℃ | |||
Polarisationsabhängigverlust | 0,1 | DB | |||
Verbiegender Verlust | @ 1550nm@10mm-Radius, 1 Drehung | 0,5 | DB | ||
Faserart | Corning@SMF-28 ultra; 900um lösen Rohr | ||||
Faserlänge, gemessen vom edage der metral Wohnung zur Faserspitze des Verbindungsstücks | COM | 51 | cm | ||
Transport | 100 | cm | |||
REFL | 100 | ||||
Verbindungsstückart | COM | SC/APC | |||
Transport | ohne Verbindungsstück | ||||
REFL | ohne Verbindungsstück | ||||
Verpackenrohrlänge Verdrahtungshandbuchs | 38 | 39 | Millimeter | ||
Verpackenrohrdurchmesser Verdrahtungshandbuchs | 5,5 | 6 | Millimeter | ||
Electical Isolierung Verdrahtungshandbuch-Rohrs | Das Metallrohr muss mittels des Psychiatersverpackungs-Bedeckungsrohrs über seinem in voller Länge elektrisch lokalisiert werden |
*Insertion Verlust ausschließlich des Verbindungsstückverlustes.
