Produktdetails:
|
| Produktname: | Zirkulatorglasfaser 1064nm zerteilt aus optischen Fasern Monomode- mit Verbindungsstück FC APC | Anschlusstyp: | FC APC |
|---|---|---|---|
| Modus-Art: | Monomode- | Funktionierende Wellenlänge: | 1064nm |
| PDL: | ≤0.2dB | Rückflussdämpfung: | ≥ 50dB |
| Quergespräch: | ≥ 45dB | ||
| Markieren: | Einmodenfaserteiler,LWL-LWL-Kabel-splitter |
||
Zirkulatorprodukt-Name aus optischen Fasern

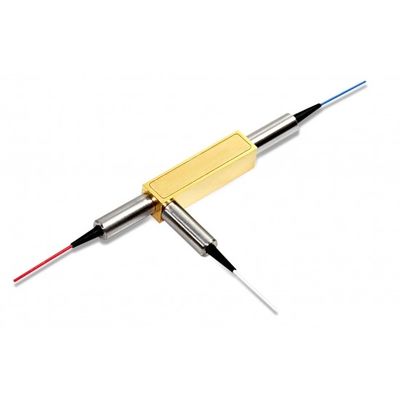

Zirkulatorglasfaser 1064nm zerteilt aus optischen Fasern Monomode- mit Verbindungsstück FC APC
Zirkulatorbeschreibung aus optischen Fasern
Zirkulatoren können benutzt werden, um optische Signale durch eine einzelne Faser in zwei Richtungen zu senden.
Ein optischer Zirkulator ist einem elektronischen Zirkulator analog und beide nehmen ähnliche Aufgaben wahr.
Ein optischer Zirkulator ist ein Dreihafengerät, das Licht in nur eine Richtung reisen lässt.
Ein Signal hereinkommender Hafen 1 nimmt Hafen 2 mit minimalem Verlust heraus, während ein Signal hereinkommender Hafen 2 Hafen 3 mit minimalem Verlust herausnimmt. Heller hereinkommender Hafen 2 erfährt eine große Menge Verlust an Hafen 1, und hereinkommender Hafen 3 des Lichtes erfährt eine große Menge Verlust an Häfen 2 und 1.
Optische Zirkulatoren sind nicht-gegenseitige Geräte. Dies heißt, dass keine Änderungen in den Eigenschaften des Lichtes, das verursacht wird, indem man durch das Gerät überschreitet, nicht aufgehoben werden, indem man in der entgegengesetzten Richtung reist.
Zirkulatoreigenschaften aus optischen Fasern
Hoher Isolierung u. der hohen Rendite Verlust
Niedrige Einfügungsdämpfung u. PDL
Strahlengang-Epoxidfreies
Zirkulatoranwendungen aus optischen Fasern
Zirkulatorspezifikationen aus optischen Fasern
| Einzelteil | Einheit | Parameter | |||
| Funktionierende Wellenlänge | Nanometer | 1064 | |||
| Bandbreite | Nanometer | ±5 | ±10 | ±20 | ±30 |
| Isolierung | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Einfügung Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Rückflussdämpfung | DB | ≥ 50 | |||
| Quergespräch | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Maximale optische Energie | mW | ≤ 300 | |||
| Faser-Art | / | Hi1060 | |||
| Operations-Temperatur | 0C | 0~50 | |||
| Lagertemperatur | 0C | -40~85 | |||
| Paket-Maß | Millimeter | 34x8.4x8.4 (P1) | |||
Anmerkung:
2. Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung.
Zirkulatormaß aus optischen Fasern (Millimeter)
CirculatorOrdering-Informationen aus optischen Fasern (Beispiel: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Wellenlänge | Bandbreite | Faser-Art | Faser-Länge | Verbindungsstück-Art | |
1.1064nm | 1.±5nm | 1.250μm Faser | 1.0.5 +/- 0,1 m | Verbindungsstück 0.No |
