Produktdetails:
|
Modusart: | Monomode- | Einfügungsdämpfung: | ≤ 2,5 DB |
---|---|---|---|
Verbindungsstück-Art: | SC/UPC | Nuber von Kanälen: | Kanal 8 |
Wellenlänge: | 1470-1610nm | Durchlassbereichkräuselung: | ≤0.30dB |
Rückflussdämpfung: | ≥45dB | Derectivity: | ≥50dB |
Faser-Art: | Corning SMF-28 ultra | ||
Markieren: | Verdrahtungshandbuch in der Glasfaser,Wandbergfaser-Beendigungskasten |

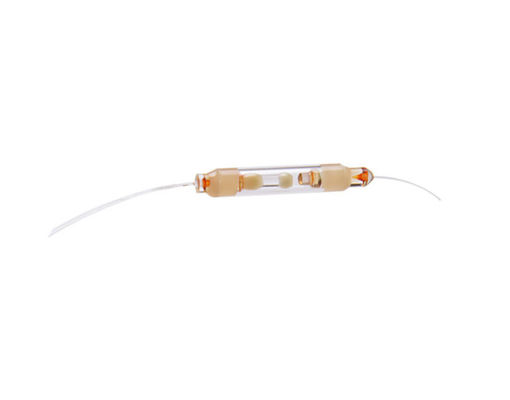

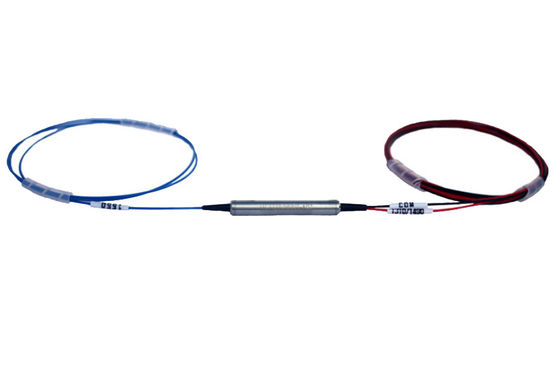

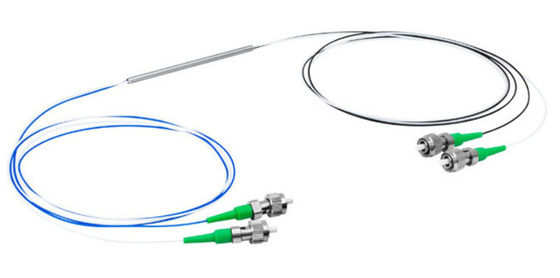

1550nm Pass/980nm reflektieren Verdrahtungshandbuchoptikfaserteiler Filter FWDM 980/1550nm
Beschreibung
Der Wellenlängen-Abteilungs-Mehrfachkoppler des Filter-1310/1550nm basiert auf umweltsmäßig stabiler Dünnfilmfiltertechnik. Die Geräte kombinieren oder trennen Licht an der unterschiedlichen Wellenlänge in einem breiten Wellenlängenbereich. Sie bieten sehr niedrige Einfügungsdämpfung, niedrige Polarisationsabhängigkeit, hohe Isolierung und ausgezeichnete Klimastabilität an. Die hohe Leistung, die Fähigkeit behandelt, kann durch die einzigartige Zopfverarbeitung und AR-Beschichtung der hohen Qualität erzielt werden. Diese Komponenten sind weitgehend in Verstärkern EDFAs, Ramans, IN Verdrahtungshandbuch-Netzen und in den optischen Instrumenten der Faser benutzt worden.
Verdrahtungshandbuch basiert auf nachgewiesener Dünnfilm-folter Technologie. Dieses Verdrahtungshandbuch ist im System der optischen Nachrichtenübertragung der Faser und in EDFA weit verbreitet, in dem flache und breite funktionierende Bänder erforderlich sind.
2.Features:
Breites funktionierendes Band
Hohe Kanal-Isolierung
Niedrige Einfügungsdämpfung
Hohe Zuverlässigkeit und Stabilität
3.Applications:
EDFA
FTTH
CATV-System
Verdrahtungshandbuch-System
Anwendungen
Greifen Sie auf Netze zu
Metro Verdrahtungshandbuch-Systeme
Fernstrecke Verdrahtungshandbuch-Systeme
Unternehmensnetzwerke
Spezifikationen
Einzelteil | Einheit | Parameter |
Kanalabstand | Gigahertz | 200 |
Wellenlängenbereich | C- oder L-Band IFU lenkt 186,6 bis 196,1 THz | |
Durchlassbereich | Gigahertz | ≥+/- 33 |
Getriebedurchlassbereichkräuselung | DB | ≤0.3 |
Getriebeeinfügungsdämpfung | DB | ≤1.0 |
Reflexionsdurchlassbereichkräuselung | DB | ≤0.2 |
Reflexionseinfügungsdämpfung | DB | ≤0.4 |
Getriebeisolierung (Justage-Kanal) | DB | ≥30 |
Getriebeisolierung (Kanal Nichtjustage) | DB | ≥50 |
Reflexionsisolierung | DB | ≥13 |
Polarisationsabhängigverlust | DB | ≤0.2 |
Polarisationsmodusstreuung | ps | ≤0.2 |
Richtdämpfung | DB | ≥50 |
Rückflussdämpfung | DB | ≥45 |
Optische Energiebehandlung | mW | ≥500 |
Zugbeanspruchung | N | ≥5 |
Betriebstemperaturbereich | -5 bis 70 | |
Lagertemperaturbereich | -40 bis +85 0C | |
Faserart | SMF-28e | |
Paketmaß | Millimeter | 5,5 x 34mm |
Anmerkung: Alle Spezifikationen werden basieren auf den Geräten ohne Verbindungsstücke und vorbei garantiert
Wellenlänge, Polarisation und Temperatur.
Maßzeichnen (Millimeter)
Spektralplan (DB)
Einrichtungsinformationen
Produkt | Kanal-Frequenz | Rohr | Faserlänge | Verbindungsstück |
200G | IFU-Gitter | Faser 1=250um | 1=0.5+/-0.1m | Verbindungsstück 0=No |
DWDM-Filter | Im C-Band | Faser 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
3=Others | 3=others | 2=FC/APC | ||
3=SC/UPC | ||||
4=SC/APC | ||||
5=LC |
