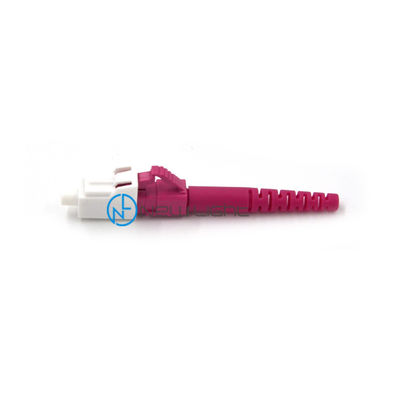

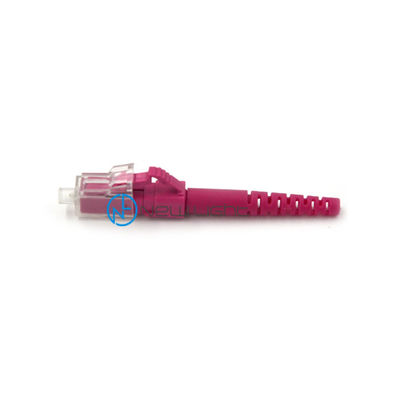

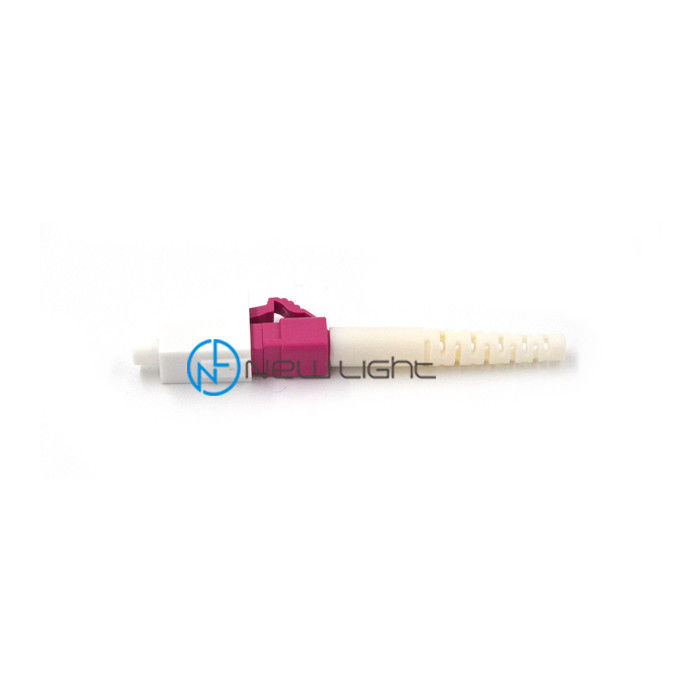

Faser-Verbindungsstück LC SX 2.0mm 3.0mm LC in mehreren Betriebsarten

Simplex-/Faserduplexverbindungsstück LC SX 0.9mm 2.0mm 3.0mm lc in mehreren Betriebsarten

Betrachtet durch einiges, um der moderne Ersatz des Sc-Verbindungsstücks zu sein; seine Einleitung war weniger erfolgreich, im Teil wegen der zuerst hohen Lizenzgebühren vom Erfinder Lucent Corporation. Auch ein push-pull-Steckverbinder, der LC verwendet eine Klinke im Gegensatz zu dem Sc, das Vorsprung zuschließt und mit einer kleineren Zwinge bekannt es als kleines Formfaktorverbindungsstück. Haben von Hälfte Abdruck des Sc-Verbindungsstücks gibt ihm enorme Popularität in den Datacoms und andere Fleckenanwendungen mit hoher Dichte, als seine Kombination der kleiner und Klinkeneigenschaft machen es ideal für dicht bevölkerte Gestelle/Platten. Mit der Einleitung von kompatiblen Transceivers LC und von aktiven Vernetzungskomponenten, ist sein stabiles Wachstum in der FTTH-Arena wahrscheinlich fortzufahren.

Standard-Befolgung

. Generische Anforderungen Telcordia (früher Bellcore) GR-326-CORE für Monomode-
Optikstecker und Überbrückungsdraht-Baugruppen.
. Fachgrundspezifikation Iecs 874-1 für Faseroptikverbindungsstücke und -kabel
. ANSI/TIA-568-C.3, ISO/IEC 11801 2. Ed., CENELEC-en 50173, UL94V-0
. Flammhemmende Rate des Kabels: Standard OFNR oder IEC60332-3

Eigenschaften

. 100% geprüft auf optischer Leistung (Einfügungsdämpfung
Kunde spezifizierte Länge u. Rückflussdämpfung)
. Standardfarbe ist gelb, orange, Aqua oder Purpur,
andere Farben verfügbar auf Anfrage
. Kabelaußenmantel verfügbar in PVC, niedriger Rauch-nullhalogen (LSZH)
. PC, UPC, APC-Verbindungsstücke schreiben verfügbares
. Hohe keramische Zwinge der Konzentrizität 2.5mm für FC, St., Sc
und 1.25mm keramische Zwinge für LC und MU
. Verfügbar in G652D, in G657A, in OM1, in OM2, in OM3 und in OM4
. Markierungen der Position A/Position B
. Verfügbar in 0.9mm, 1.6mm, 2.0mm, 3.0mm Größen

ANWENDUNGEN

· CATV
· Aktive Gerätbeendigung
· Telekommunikationsnetze
· Metro
· Inhausnetze (LANs)
· Datenverarbeitungsnetze
· Testgerät
· Genaue Installationen
· Netze des weiten Bereichs (WANs)
· Industriell, medizinisch u. Militär

EIGENSCHAFT

· Niedrige Einfügungsdämpfung und hintere Reflexion
· Einteiliger Bau und Zug-sicherer Entwurf
· Frei-sich hin- und herbewegende keramische Zwinge der Vorradien
· Präzisionsgegendrehungsschlüssel und korrosionsbeständiger Körper
· Vielzahl von Stiefelarten und -farben

APC-Verbindungsstück ist eine Art Faserverbindungsstück, das das backreflection wegen eines 5° zur Winkelpolitur 15° herabsetzt, die an den Stirnflächen angewendet wird. Wie veranschaulicht im folgenden Bild.

Winkel-Polierverbindungsstücke sollten zu anderen Winkel-Polierverbindungsstücken nur verbunden werden. Der Anschluss zu einem Nichtwinkelpolierverbindungsstück verursacht sehr hohe Einfügungsdämpfung. Im Allgemeinen Winkel-Polierverbindungsstücke haben höhere Einfügungsdämpfung als Körperkontakt der guten Qualität gerade eine.
„Ultra“ Qualitätsverbindungsstücke erzielen vergleichbare hintere Reflexion zu einem winkligen Verbindungsstück, wenn sie angeschlossen werden, aber eine winklige Verbindung behält niedrige Rückseitenreflexion bei, selbst wenn das Ertragende der Faser getrennt wird.

Winklig-Polierverbindungen werden sichtbar unter Anwendung von einem grünen Gummidurchführungsringstiefel oder einem grünen Steckverbinderkörper unterschieden. Die Teile werden gewöhnlich identifiziert, indem man „/APC“ dem Namen hinzufügt.
Zum Beispiel möglicherweise ein winkliges FC-Verbindungsstück wird gekennzeichnet möglicherweise FC/APC, ein winkliges LC-Verbindungsstück wird gekennzeichnet LC/APC, etc.

Der Wert der Rückflussdämpfung für verbundene APC-Verbindungsstücke auf dem Gebiet ist gewöhnlich größer als DB -65. Für eine UPC-Verbindung ist es normalerweise DB -55.
Wenn Verbindungsstücke unmated-solche so unbenutzten Häfen in einer FTTP-Verteilungsrahmen--dRückflussdämpfung für APC-Verbindungsstücke sind, ist DB -65 oder größeres, verglichen mit UPC-Verbindungsstücken, die in der Nachbarschaft von DB 14 sind.

Eigenschaften:

►Willigt mit Iec 61754-20 und TIA 604-2 ein

►Niedrige Einfügungsdämpfung und hintere Reflexion

►Bajonett formte Wohnung für einfache Beendigung

►Vernickeln Sie überzogenen Messingkörper

►Keramische Zwinge des Zirkoniumdioxids mit Spitzen-PC-Ende

►RoHS, REICHWEITE SvHC konform

Anwendungen:

►Inhausnetze

►Datenverarbeitungsnetze

►Verteilungsanwendung

►Voraussetzungsverteilung

►Test und Laborequipmen

Benutzerfreundlichkeit

Parameter

mehr Verbindungsstück als Referenz

Wie man bestellt

1. Verbindungsstückart: SC/FC/LC/ST./MPO/MTP/MU/MTRJ/E2000/SMA
2. Modusart: Monomode- (UPC- und APC-)/in mehreren Betriebsarten (PC)
3. Kabeldurchmesser: 0,9/2,0/3,0 Millimeter (können Sie besonders anfertigte anderen Durchmesser)
4. beschichtendes Material: PVC/LSZH
5. Faseranzahl: einfacher//12-Kern Kern/24core/48 Kern/96 des Duplex/4 Kern/6core/8 Kern und so weiter
6. Kabelart: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. Verbindungskabellänge: entsprechend Ihrer Anforderung
Verbindungsstück 8.MPO/MTP sollte uns informieren, welche Methode (a-Art/B/C-Art), männlich oder Frau, Faseranzahl (4/8/12/16/24/32 Faser)
