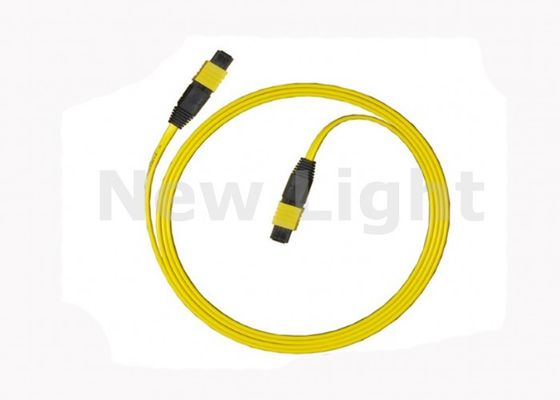

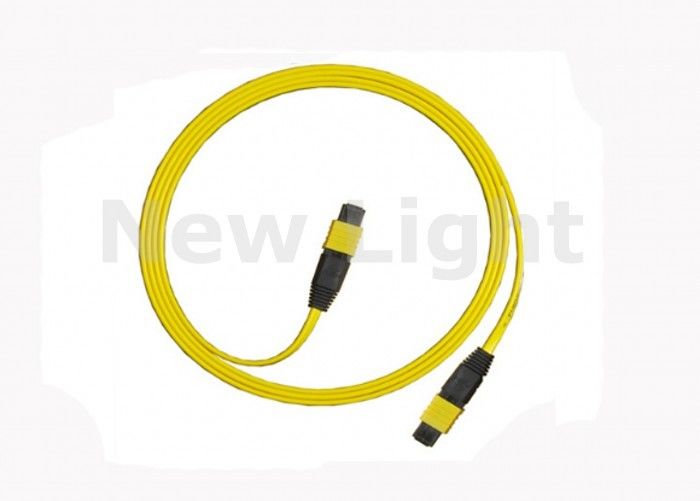

12-Kern-Single-Mode-MPO-Kabel 10-Meter-MPO-Patchkabel für Hochdichte-Faseroptikanwendungen

Markenbezeichnung:	New Light
MOQ:	1~10000
Preis:	6~15
Verpackungsdetails:	1-teilig pro Satz
Zahlungsbedingungen:	T/T, Western Union, MoneyGram

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Farbe:

Gelb

Name:

MPO-MPO-Kabel

Stecker:

MPO - MPO

Länge:

10 Meter

Modus:

Multimode

OEM:

verfügbar

Versorgungsmaterial-Fähigkeit:

1000 Stk. je Monat

Hervorheben:

MPO zu MPO-Kabel

MPO-Fanoutkabel

Beschreibung des Produkts

5 Meter 9/125 B Typ MPO-MPO-Kabel, 12-Kern-Einzelmodus-Faseroptikkabel

Produktübersicht

12-Kern-Single-Mode-MPO-Platchkabel von Mann zu Mann, 5 Meter lang, 9/125 B-Typ, gelbe Farbe

Beschreibung

Einzel- und Multimode-MPO-Produkte sind Multifiberanschlüsse, die in Hochdichte-Backplane- und Printed Circuit Board (PCB) -Anwendungen in Daten- und Telekommunikationssystemen verwendet werden.Der MPO-Anschluss bietet bis zu 12-mal die Dichte der Standardanschlüsse, was erhebliche Platz- und Kostenersparnisse mit sich bringt.

MPO-Pflasterkabel verwenden präzise geformte MT-Ferrule mit Metallführspins und präzisen Gehäuseabmessungen, um die Faserausrichtung bei der Paarung zu gewährleisten. 8, 12 oder 24 Fasern.

Spezifikationen

MPO (weiblich) zu MPO (weiblich)
Geldmarktmittel (50/125um), OM3
8-Kernfaser für QSFP+-Transceiver
Kabellänge: 10 Meter
Einsetzungsverlust: ≤ 0,6 dB
Rückkehrverlust: ≥ 20 dB
Eintritts-Zugversuch: 500 mal < 0,5 dB
Betriebstemperatur: -40°C bis +80°C
Pinn Optional: Standard-FEMALE
Polarität (Voraussetzung): Polarität B (für QSFP+ SR4)

Wesentliche Merkmale

Präzisionsgeformte MT-Ferrule
Hochpräzise Führungspins für eine genaue Ausrichtung
Kompaktes Design, bis zu 4, 8, 12, 24 Fasern
IEC 61754-7-konform
Telcordia GR-1435-CORE-konform

Anwendungen

Asynchrone Übertragungsart (ATM)
Gigabit-Ethernet
Aktive Geräte/Transceiver-Schnittstelle
CATV, Video und Multimedia
Einrichtungen vor Ort
Telekommunikationsnetze

Normenkonformität

Das Kabel ist mit NFPA 262 Optical Fiber Nonconductive Plenum (OFNP) oder der IEC-60332 Low Smoke Zero Halogen (LSZH) Flammenbewertung konform.

Einheitlich mit der Richtlinie 2002/95/EG (RoHS) und REACH SvHC.

Der MPO-Anschluss entspricht IEC-61754-7 und EIA/TIA-604-5.

Technische Spezifikation

Parameter	Standardfaserkabelbaugruppen
Art der Faser	Wir haben eine Reihe von Programmen, die wir für die Zukunft entwickelt haben.
Materialien für Jacken	LSZH/OFNR/PVC
Typ des Steckers	Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten.
Ferrule Materialien	aus Keramik
Test der Wellenlängen	1310±30/1550±30nm
Einfügungsverlust (dB) TIA/EIA-455-107	Das ist eine sehr schwierige Aufgabe.
Rückkehrverlust (dB) TIA/EIA-455-107	Wir haben eine Reihe von Programmen entwickelt, die uns helfen,
Austauschbarkeit	≤ 0,2 dB
Kabelbaugruppen	Pigtail/Simplex/Duplex/Fan-out Patchcord
Betriebstemperatur (°C)	-10 bis +70
Speichertemperatur (°C)	-40 bis +85
Paket	1 Einheit/Tasche

Alle angegebenen Werte sind mit Steckverbindern.

Einzelheiten der MPO

MPO-Patchkabel werden verwendet, um die Verbindungen zwischen den MPO-Kassetten oder Verbindungen zu aktiven Geräten mit MPO/MTP-Schnittstelle herzustellen.

Wird ein MPO-Pflasterkabel (durch eine MPO-Kopplung) an ein anderes MPO-Pflasterkabel angeschlossen, muss einer der beiden MPO-Anschlüsse männlich sein (mit Pins ausgestattet).

MPO-Pflasterkabel sind in 3 verschiedenen Drahtkartenkonfigurationen erhältlich: gerade, total umgekehrt oder paarweise umgekehrt.

MPO-Pflasterkabel sind in Multimode- und Single-Mode-Faserkabeln erhältlich.

Leistung von Baugruppen MTP/MPO-Abschluss

Typ/Leistung	Einzelmodus (APC-Polnisch)	Multimode (PC / Flachpolnisch)
Standards	Elite Niedrigverlust	Standards
Maximaler Einsatzverlust	≤ 0,75 dB	≤ 0,35 dB
Rückkehrverlust	≥ 50 dB	N/A
Betriebstemperatur	-40°C bis 80°C	40°C bis 80°C
Testwellenlänge	1310 nm	850 nm

Kontakt über WhatsApp: +8613534063703
