48-Hafen 19-Zoll-Rack-Mount Multimode Glasfaser-Patch-Panel

Produktbeschreibung:

Das Multimode-Faser-Optik-Patch-Panel mit 48-Port-Rack-Mount 19 Zoll umfasst MPO / MTP-Kabel und Adapter, die auch als Faserverteilpanel bezeichnet werden.Sie erleichtern das Ende von Glasfaserkabeln und ermöglichen den Zugang zu den einzelnen Fasern des Kabels für die Kreuzverbindung.
Ein grundlegendes Glasfaser-Panel ist typischerweise ein Metallgehäuse, das die Adapter-Panels und Faser-Splitschalen umschließt.Splice-Trays ermöglichen es, Fasern mit Glasfaser-Pigtails zusammenzuschmelzen, die wiederum in die festen Innenöffnungen der Adapterplatten eingesteckt werden.
Die inneren Anschlüsse des Panels sind in der Regel fixiert, so dass die Kabel an keinem Punkt getrennt werden.Die äußeren Anschlüsse des Panels sind für Glasfaserkabel reserviert, die häufig angeschlossen und abgeschaltet werden können, um die Verbindungen zwischen den Geräten nach Bedarf zu arrangieren.
Das Faser-Patch-Panel hat zwei Abteilungen, eine enthält die Schottenträger oder Adapter, und die andere wird für die Spleißplatte und die Überschussfaserlagerung verwendet.

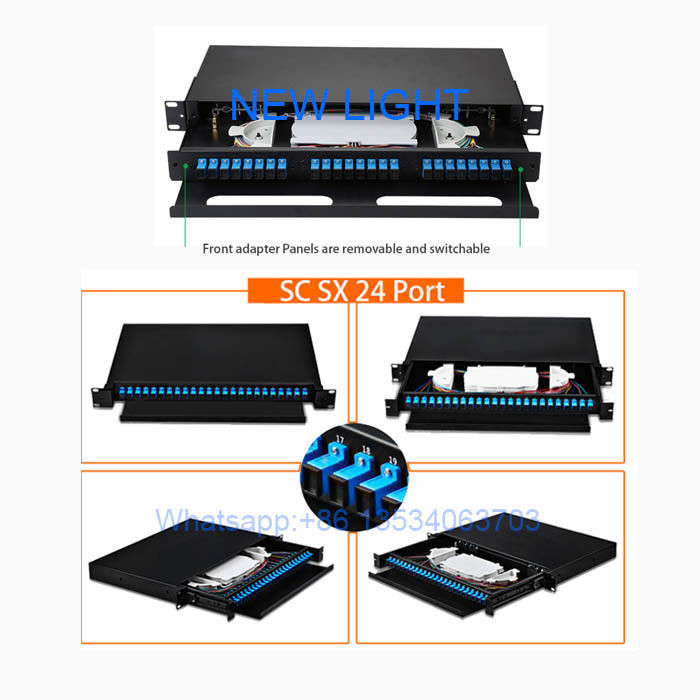

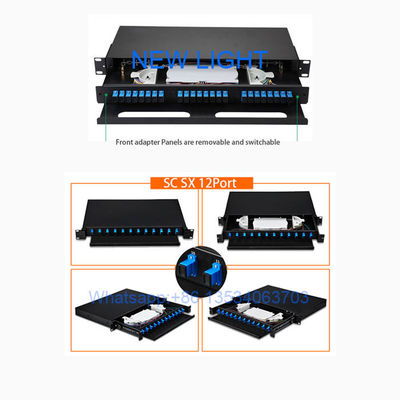

Slide-out-Rack-Mount-Faseroptikgehäuse, mit 3 Stück LC-Multimode-Duplex-Adapter und Splice-Tray geladen... 6-Port 19-Zoll-Slide-out-Rack-Mount-Faseroptikverschluss,mit 6 Stück ST-Einzelmodus-Adapter und Splißschacht geladen.

Es gibt verschiedene Modelle für 12 Kernfasern, 24 Kernfasern, 36 Kernfasern, 48 Kernfasern, 72 Kernfasern, 96 Kernfasern, 144 Kernfasern.Sie können mit verschiedenen Adapter-Schnittstelle einschließlich der SC, ST, FC, LC MTRJ,e2000 usw. Verwandte Faserausstattung und Schwanzbügel sind optional.

Anwendung:

1. Telekommunikations-Abonnentenschleife

2. Glasfaser zu Hause (FTTH)

3. LAN/WAN

4. CATV

Eigenschaften:

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W

19' Standardstruktur, Anbringung auf dem Regal

Verfügbar für die Installation von Adaptern

Schubladenstruktur, einfach zu bedienen.

Kompaktes Design zur Platzersparnis

Einfach zu bedienen und zu bedienen

Standardgröße, Leichtgewicht und angemessene Struktur

Mechanische und Umweltmerkmale:

Abmessungen:

Polarität
Damit Glasfaserverbindungen Daten ordnungsgemäß senden können, muss das Sendesignal (Tx) an einem Ende des Kabels mit dem entsprechenden Empfänger (Rx) am anderen Ende übereinstimmen.Der Zweck eines Polaritätsschemas ist es, diese kontinuierliche Verbindung zu gewährleisten.Die Industrie-Standards nennen drei verschiedene Polaritätsmethoden: Methode A, Methode B und Methode C.Und jede Methode verwendet verschiedene Arten von MPO-Kabeln.

Method A uses Type A straight-through MPO trunk cables with a key up connector on one end and a key down connector on the other end so that the fiber located in Position 1 arrives at Position 1 at the other endBei der Verwendung der Methode A für Duplexanwendungen ist es erforderlich, den Transceiver-Receiver an einem Ende in einem Patchkabel zu drehen.

Bei der Methode B werden an beiden Enden Key-Up-Anschlüsse verwendet, um die Transceiver-Receiver-Flip zu erreichen, so dass die Faser in Position 1 an Position 12 am gegenüberliegenden Ende ankommt.die Faser in Position 2 erreicht Position 11 am gegenüberliegenden Ende und so weiter.Für Duplexanwendungen verwendet die Methode B gerade A-B-Pflasterkabel an beiden Enden.

Methode C verwendet einen Schlüssel an einem Ende und einen Schlüssel am anderen Ende wie Methode A, but the flip happens within the cable itself where each pair of fibers is flipped so that the fiber in Position 1 arrivers at Position 2 at the opposite end and the fiber in Position 2 arrives at Position 1Während diese Methode für Duplexanwendungen gut funktioniert, unterstützt sie keine parallele 8-Faser 40 und 100-Gig-Anwendung und wird daher nicht empfohlen.

Mit drei verschiedenen Polaritätsmethoden und der Notwendigkeit, die richtige Art von Patch-Kabeln für jeden zu verwenden, können Einsatzfehler häufig auftreten.Fluke Networks® MultiFiberTM Pro ermöglicht es Benutzern, einzelne Patchcords zu testen, dauerhafte Verbindungen und Kanäle für die richtige Polarität.
