| Markenbezeichnung: | New Light |
| Modellnummer: | FC APC |
| MOQ: | Verhandelbar |
| Preis: | can be negotiated |
| Verpackungsdetails: | Standardexportpaket |
| Zahlungsbedingungen: | T/T, Western Union, Moneygram, Paypal |

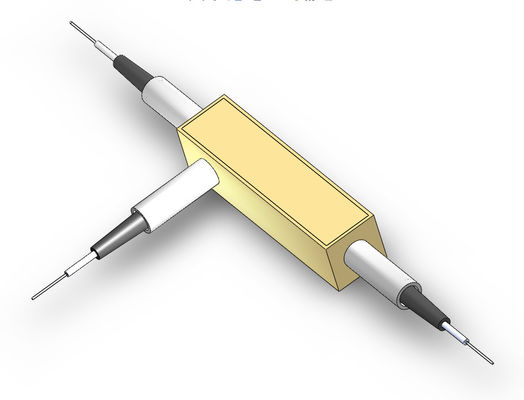

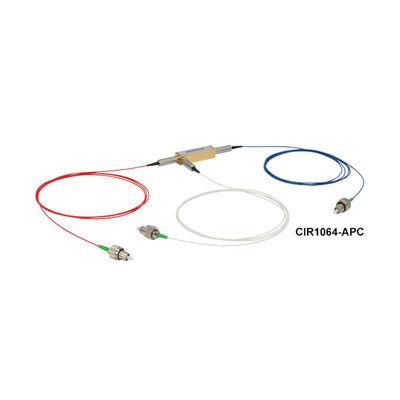

Zirkulatorprodukt-Name aus optischen Fasern
Verbindungsstück FC APC elektronische Zirkulatormonomode--Glasfaser zerteilt aus optischen Fasern
Zirkulatorbeschreibung aus optischen Fasern
Monomode- (SM)-Optikzirkulatoren sind das nicht-Austauschen, ein-Richtungs, Dreihafengeräte, die in einer breiten Palette von optischen Einrichtungen und für zahlreiche Anwendungen benutzt werden.
Wegen seiner hohen Isolierung und niedrigen Einfügungsdämpfung sind optische Zirkulatoren in modernen Kommunikationssystemen als Hinzufügentropfenmehrfachkoppler, bidirektionale Pumpen und chromatische Streuungsausgleichsgeräte weit verbreitet.
Zirkulator benutzt, um einen optischen Kanal von einem DWDM-System unter Verwendung eines Faser Bragg-Gitters fallenzulassen.
Ein optischer Zirkulator ist einem elektronischen Zirkulator analog und beide nehmen ähnliche Aufgaben wahr.
Ein optischer Zirkulator ist ein Dreihafengerät, das Licht in nur eine Richtung reisen lässt.
Zirkulatoren können auch benutzt werden, um optische Signale in zwei Richtungen hinunter eine einzelne Faser zu senden. Ein Zirkulator befindet sich an beiden Enden der Faser.
Ein Signal hereinkommender Hafen 1 nimmt Hafen 2 mit minimalem Verlust heraus, während ein Signal hereinkommender Hafen 2 Hafen 3 mit minimalem Verlust herausnimmt. Heller hereinkommender Hafen 2 erfährt eine große Menge Verlust an Hafen 1, und hereinkommender Hafen 3 des Lichtes erfährt eine große Menge Verlust an Häfen 2 und 1.
Optische Zirkulatoren sind nicht-gegenseitige Geräte. Dies heißt, dass keine Änderungen in den Eigenschaften des Lichtes, das verursacht wird, indem man durch das Gerät überschreitet, nicht aufgehoben werden, indem man in der entgegengesetzten Richtung reist.
Zirkulatoreigenschaften aus optischen Fasern
Hoher Isolierung u. der hohen Rendite Verlust
Niedrige Einfügungsdämpfung u. PDL
Strahlengang-Epoxidfreies
Zirkulatoranwendungen aus optischen Fasern
Faser-optischer Verstärker
Faser-Laser
Zirkulatorspezifikationen aus optischen Fasern
| Einzelteil | Einheit | Parameter | |||
| Funktionierende Wellenlänge | Nanometer | 1064 | |||
| Bandbreite | Nanometer | ±5 | ±10 | ±20 | ±30 |
| Isolierung | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Einfügung Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Rückflussdämpfung | DB | ≥ 50 | |||
| Quergespräch | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Maximale optische Energie | mW | ≤ 300 | |||
| Faser-Art | / | Hi1060 | |||
| Operations-Temperatur | 0C | 0~50 | |||
| Lagertemperatur | 0C | -40~85 | |||
| Paket-Maß | Millimeter | 34x8.4x8.4 (P1) | |||
Anmerkung:
2. Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung.
Zirkulatormaß aus optischen Fasern (Millimeter)
CirculatorOrdering-Informationen aus optischen Fasern (Beispiel: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Wellenlänge | Bandbreite | Faser-Art | Faser-Länge | Verbindungsstück-Art | |
|
1.1064nm 2.Others
|
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1.250μm Faser 2.900μm Faser 3. Andere |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Andere |
Verbindungsstück 0.No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Andere |
|
|
