| Markenbezeichnung: | New Light |
| Modellnummer: | FC |
| MOQ: | Verhandelbar |
| Preis: | can be negotiated |
| Verpackungsdetails: | Standardexportpaket |
| Zahlungsbedingungen: | T/T, Western Union, Moneygram, Paypal |

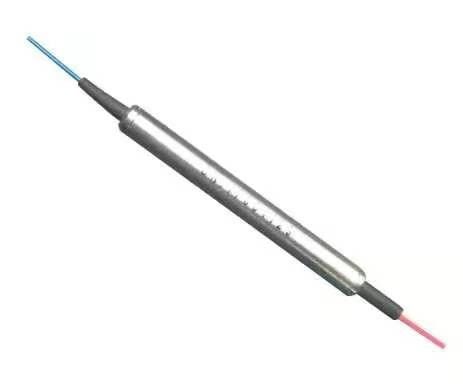

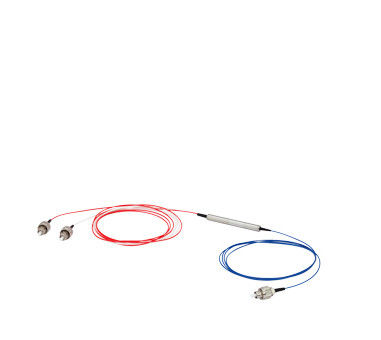

Zirkulatorprodukt-Name aus optischen Fasern
Zirkulatoren der Faser-1550nm oder 1310 Nanometer Zirkulatormonomode- aus optischen Fasern
Zirkulatorbeschreibung aus optischen Fasern
Was Zirkulator aus optischen Fasern ist
Die Funktion eines Zirkulators aus optischen Fasern ist der eines Mikrowellenzirkulators ähnlich.
Sie ist drei oder mehr Häfen multiport Gerät. Lichtwelle wird übermittelt, von einem Hafen dem folgenden aufeinander folgenden Hafen mit einem minimalen Verlust aber wird von einem Hafen zum vorhergehenden Hafen blockiert.
Optische Zirkulatoren wurden zuerst in den Telekommunikationssystemen benutzt. Jedoch mit der bereiten Verfügbarkeit von preiswerten und leistungsstarken Zirkulatoren, werden sie auch auf den Abfragungs- und Darstellungsgebieten benutzt.
Ein optischer Zirkulator ist ein Dreihafengerät, das Licht in nur eine Richtung reisen lässt.
Ein Signal hereinkommender Hafen 1 nimmt Hafen 2 mit minimalem Verlust heraus, während ein Signal hereinkommender Hafen 2 Hafen 3 mit minimalem Verlust herausnimmt. Heller hereinkommender Hafen 2 erfährt eine große Menge Verlust an Hafen 1, und hereinkommender Hafen 3 des Lichtes erfährt eine große Menge Verlust an Häfen 2 und 1.
Optische Zirkulatoren sind nicht-gegenseitige Geräte. Dies heißt, dass keine Änderungen in den Eigenschaften des Lichtes, das verursacht wird, indem man durch das Gerät überschreitet, nicht aufgehoben werden, indem man in der entgegengesetzten Richtung reist.
Zirkulatoreigenschaften aus optischen Fasern
Hoher Isolierung u. der hohen Rendite Verlust
Niedrige Einfügungsdämpfung u. PDL
Strahlengang-Epoxidfreies
Zirkulatoranwendungen aus optischen Fasern
Zirkulatorspezifikationen aus optischen Fasern
| Einzelteil | Einheit | Parameter | |||
| Funktionierende Wellenlänge | Nanometer | 1064 | |||
| Bandbreite | Nanometer | ±5 | ±10 | ±20 | ±30 |
| Isolierung | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Einfügung Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Rückflussdämpfung | DB | ≥ 50 | |||
| Quergespräch | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Maximale optische Energie | mW | ≤ 300 | |||
| Faser-Art | / | Hi1060 | |||
| Operations-Temperatur | 0C | 0~50 | |||
| Lagertemperatur | 0C | -40~85 | |||
| Paket-Maß | Millimeter | 34x8.4x8.4 (P1) | |||
Anmerkung:
2. Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung.
Zirkulatormaß aus optischen Fasern (Millimeter)
CirculatorOrdering-Informationen aus optischen Fasern (Beispiel: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Wellenlänge | Bandbreite | Faser-Art | Faser-Länge | Verbindungsstück-Art | |
|
1.1064nm |
1.±5nm |
1.250μm Faser |
1.0.5 +/- 0,1 m |
Verbindungsstück 0.No |
|
|
| Markenbezeichnung: | New Light |
| Modellnummer: | FC |
| MOQ: | Verhandelbar |
| Preis: | can be negotiated |
| Verpackungsdetails: | Standardexportpaket |
| Zahlungsbedingungen: | T/T, Western Union, Moneygram, Paypal |
Zirkulatorprodukt-Name aus optischen Fasern
Zirkulatoren der Faser-1550nm oder 1310 Nanometer Zirkulatormonomode- aus optischen Fasern
Zirkulatorbeschreibung aus optischen Fasern
Was Zirkulator aus optischen Fasern ist
Die Funktion eines Zirkulators aus optischen Fasern ist der eines Mikrowellenzirkulators ähnlich.
Sie ist drei oder mehr Häfen multiport Gerät. Lichtwelle wird übermittelt, von einem Hafen dem folgenden aufeinander folgenden Hafen mit einem minimalen Verlust aber wird von einem Hafen zum vorhergehenden Hafen blockiert.
Optische Zirkulatoren wurden zuerst in den Telekommunikationssystemen benutzt. Jedoch mit der bereiten Verfügbarkeit von preiswerten und leistungsstarken Zirkulatoren, werden sie auch auf den Abfragungs- und Darstellungsgebieten benutzt.
Ein optischer Zirkulator ist ein Dreihafengerät, das Licht in nur eine Richtung reisen lässt.
Ein Signal hereinkommender Hafen 1 nimmt Hafen 2 mit minimalem Verlust heraus, während ein Signal hereinkommender Hafen 2 Hafen 3 mit minimalem Verlust herausnimmt. Heller hereinkommender Hafen 2 erfährt eine große Menge Verlust an Hafen 1, und hereinkommender Hafen 3 des Lichtes erfährt eine große Menge Verlust an Häfen 2 und 1.
Optische Zirkulatoren sind nicht-gegenseitige Geräte. Dies heißt, dass keine Änderungen in den Eigenschaften des Lichtes, das verursacht wird, indem man durch das Gerät überschreitet, nicht aufgehoben werden, indem man in der entgegengesetzten Richtung reist.
Zirkulatoreigenschaften aus optischen Fasern
Hoher Isolierung u. der hohen Rendite Verlust
Niedrige Einfügungsdämpfung u. PDL
Strahlengang-Epoxidfreies
Zirkulatoranwendungen aus optischen Fasern
Zirkulatorspezifikationen aus optischen Fasern
| Einzelteil | Einheit | Parameter | |||
| Funktionierende Wellenlänge | Nanometer | 1064 | |||
| Bandbreite | Nanometer | ±5 | ±10 | ±20 | ±30 |
| Isolierung | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Einfügung Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Rückflussdämpfung | DB | ≥ 50 | |||
| Quergespräch | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Maximale optische Energie | mW | ≤ 300 | |||
| Faser-Art | / | Hi1060 | |||
| Operations-Temperatur | 0C | 0~50 | |||
| Lagertemperatur | 0C | -40~85 | |||
| Paket-Maß | Millimeter | 34x8.4x8.4 (P1) | |||
Anmerkung:
2. Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung.
Zirkulatormaß aus optischen Fasern (Millimeter)
CirculatorOrdering-Informationen aus optischen Fasern (Beispiel: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Wellenlänge | Bandbreite | Faser-Art | Faser-Länge | Verbindungsstück-Art | |
|
1.1064nm |
1.±5nm |
1.250μm Faser |
1.0.5 +/- 0,1 m |
Verbindungsstück 0.No |
