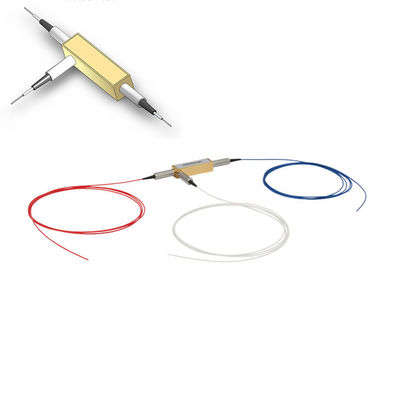

FC APC SM Optischer Faserzirkulator mit 1280 - 1400 nm Wellenlängenbereich und Hi1060 Faser für bidirektionale Signalübertragung

Markenbezeichnung:	New Light
Modellnummer:	FC
MOQ:	10
Preis:	1~30
Verpackungsdetails:	Ausfuhrverpackung
Zahlungsbedingungen:	T/T, Western Union, Moneygram, Paypal

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO ,ROSH

Produktname:

FC APC SM Wellenlängen-Glasfaserzirkulator von 1280–1400 nm Hi1060-Faser

Steckertyp:

FC-APC-Anschlüsse

Modyptyp:

Einzelmodus

PDL:

≤0,2 dB

Rückflussverlust:

≥ 50 dB

Quergespräch:

≥ 45dB

Fasertyp:

Hi1060

Portnr:

3 Häfen

Anwendung:

Add-Drop-Multiplexing, Fasersensoren, bidirektionales Pumpen, bidirektionale Signalübertragungssyste

Wellenlängenbereich:

1280 - 1400 nm

Paketabmessungen:

34x8,4x8,4(P1) mm

Kabeldurchmesser:

0,9 mm

Kabellänge:

Maßgeschneidert

Versorgungsmaterial-Fähigkeit:

1000000

Hervorheben:

Einmodenfaserteiler

LWL-LWL-Kabel-splitter

Beschreibung des Produkts

FC APC SM Wellenlängen-Optischer Faserzirkulator

Hochleistungs-Optischer Faserzirkulator, der von 1280-1400 nm mit Hi1060-Faser arbeitet, konzipiert für Telekommunikations-, Sensor- und Bildgebungsanwendungen.

Was ist ein Optischer Faserzirkulator?

Ein Optischer Faserzirkulator funktioniert ähnlich wie ein Mikrowellen-Zirkulator und dient als Gerät mit drei oder mehr Ports. Lichtwellen werden von einem Port zum nächsten sequentiellen Port mit minimalem Verlust übertragen, während sie daran gehindert werden, zum vorherigen Port zu gelangen.

Ursprünglich für Telekommunikationssysteme entwickelt, werden optische Zirkulatoren heute aufgrund ihrer kostengünstigen, hochleistungsfähigen Eigenschaften häufig in Sensor- und Bildgebungsanwendungen eingesetzt.

Optische Zirkulatoren ermöglichen eine unidirektionale Lichtausbreitung durch drei Ports und verdoppeln so die Übertragungskapazität in bidirektionalen Systemen.

Hauptmerkmale

Hohe Isolation & Rückflussdämpfung
Geringe Einfügedämpfung & PDL
Epoxyfreies Design des optischen Pfads

Anwendungen

Add-Drop-Multiplexing
Fasersensoren
Bidirektionales Pumpen
Bidirektionale Signalübertragungssysteme
Einkopplung von Inline-Chromatische-Dispersion-Kompensationsgeräten

Technische Daten

Artikel	Einheit	Parameter
Betriebswellenlänge	nm	1064
Bandbreite	nm	±5 \| ±10 \| ±20 \| ±30
Isolation	dB	≥25 \| ≥23 \| ≥20 \| ≥20
Einfügedämpfung@Band,23℃	dB	≤2.1 \| ≤2.6 \| ≤3.2 \| ≤3.8
PDL	dB	≤0.2
Rückflussdämpfung	dB	≥50
Übersprechen	dB	≥45
PDL	dB	≤0.1
Maximale optische Leistung	mW	≤300
Fasertyp	/	Hi1060
Betriebstemperatur	°C	0~50
Lagertemperatur	°C	-40~85
Gehäuseabmessungen	mm	34x8.4x8.4(P1)

Alle Spezifikationen basieren auf Geräten ohne Stecker und sind über Wellenlänge, Polarisation und Temperatur garantiert. Spezifikationen können ohne vorherige Ankündigung geändert werden.

Abmessungen

Bestellinformationen

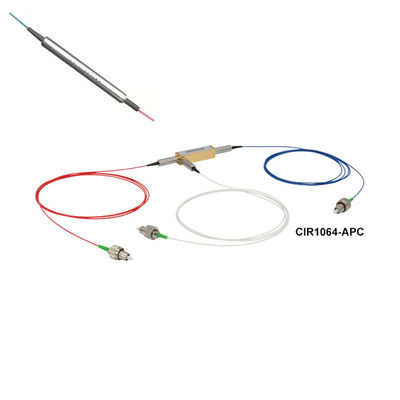

Beispiel: CIR-12210

Wellenlänge	Bandbreite	Fasertyp	Faserlänge	Steckertyp
1. 1064nm	1. ±5nm	1. 250μm Faser	1. 0.5 +/- 0.1 m	0. Kein Stecker
2. Andere	2. ±10nm	2. 900μm Faser	2. 1.0 +/- 0.1 m	1. FC/UPC
	3. ±20nm	3. Andere	3. Andere	2. FC/APC
	4. ±30nm			3. SC/UPC
				4. SC/APC
				5. LC/PC
				6. MU/PC 7. Andere
