| Markenbezeichnung: | New Light |
| Modellnummer: | Verdrahtungshandbuch |
| MOQ: | Verkäuflich |
| Preis: | can be negotiated |
| Verpackungsdetails: | opp Tasche + Kartonkasten |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, Paypal |

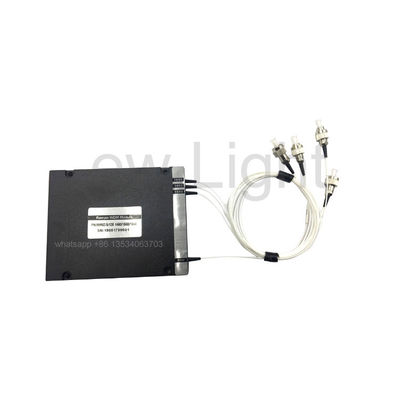

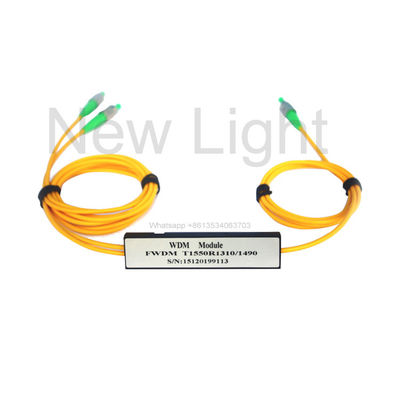

4 8 16 18 Kanal FWDM Filter Verdrahtungshandbuchstahlrohr-Telekommunikationsgeräte
1 . Beschreibung
FTTX-Filter Verdrahtungshandbuch-Modul, das weitgehend in EDFA, in Raman-Verstärkern, IN Verdrahtungshandbuch-Netzen und in der Faseroptikinstrumentierung benutzt wird, basiert auf Dünnfilm-Filter (TFF)-Technologie. Das Gerät kombiniert oder trennt Licht an den verschiedenen Wellenlängen in einem breiten Wellenlängenbereich. Es kann die Kapazität einer einzelnen Faser erweitern, bidirektionale Kommunikation zu erzielen, damit weit verbreitet in der optischer Netzverbesserung und -expansion, oder stellen Sie neues umfassendes Geschäft etc. vor.
Wir stellen Filter-ansässige Filtergeräte der Wellenlängenabteilungsmehrkanalausrüstung (WDM) zur Verfügung, die zu den bestimmten Wellenlängenbändern für Ihre speziellen Anwendungen besonders angefertigt werden. Da Sie möglicherweise wüssten, arbeitet GEPON-System selbst 1310 /1490, also wird CATV-Signal hier über die gleiche Faser unter Verwendung 1550nm geliefert, und FWDM ein Platz in dem aller dieses „Misch“ gets ist.
Anwendungen
Greifen Sie auf Netze zu
Metro Verdrahtungshandbuch-Systeme
Fernstrecke Verdrahtungshandbuch-Systeme
Unternehmensnetzwerke
Spezifikationen
| Einzelteil | Einheit | Parameter |
| Kanalabstand | Gigahertz | 200 |
| Wellenlängenbereich | C- oder L-Band IFU lenkt 186,6 bis 196,1 THz | |
| Durchlassbereich | Gigahertz | ≥+/- 33 |
| Getriebedurchlassbereichkräuselung | DB | ≤0.3 |
| Getriebeeinfügungsdämpfung | DB | ≤1.0 |
| Reflexionsdurchlassbereichkräuselung | DB | ≤0.2 |
| Reflexionseinfügungsdämpfung | DB | ≤0.4 |
| Getriebeisolierung (Justage-Kanal) | DB | ≥30 |
| Getriebeisolierung (Kanal Nichtjustage) | DB | ≥50 |
| Reflexionsisolierung | DB | ≥13 |
| Polarisationsabhängigverlust | DB | ≤0.2 |
| Polarisationsmodusstreuung | ps | ≤0.2 |
| Richtdämpfung | DB | ≥50 |
| Rückflussdämpfung | DB | ≥45 |
| Optische Energiebehandlung | mW | ≥500 |
| Zugbeanspruchung | N | ≥5 |
| Betriebstemperaturbereich | -5 bis 70 | |
| Lagertemperaturbereich | -40 bis +85 0C | |
| Faserart | SMF-28e | |
| Paketmaß | Millimeter | 5,5 x 34mm |
Anmerkung: Alle Spezifikationen werden basieren auf den Geräten ohne Verbindungsstücke und vorbei garantiert
Wellenlänge, Polarisation und Temperatur.
Maßzeichnen (Millimeter)
Spektralplan (DB)
Einrichtungsinformationen
| Produkt | Kanal-Frequenz | Rohr | Faserlänge | Verbindungsstück |
| 200G | IFU-Gitter | Faser 1=250um | 1=0.5+/-0.1m | Verbindungsstück 0=No |
| DWDM-Filter | Im C-Band | Faser 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
|
|
