2.0mm Kabel FC Glasfaser DWDM Add Drop Multiplexer mit Wellenlänge von 1470 nm für Hochgeschwindigkeitsnetze

Markenbezeichnung:	New Light
Modellnummer:	Verdrahtungshandbuch
MOQ:	1
Preis:	1~30
Verpackungsdetails:	Ausfuhrverpackung
Zahlungsbedingungen:	T/T, Western Union, Moneygram, Paypal

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO ,ROSH

Produktname:

2,0 mm Kabel FC Glasfaser DWDM Add Drop Multiplexer Single Mode Fiber 1470 nm Wellenlänge

Modyptyp:

9/125um

Kabeldurchmesser:

2,0 mm

Einfügedämpfung:

≤ 2,5 DB

Steckertyp:

Wellenlänge:

1470–1610 nm

Passband-Welligkeit:

≤0.30dB

Rückflussverlust:

≥ 45 dB

Derectivity:

≥ 50 dB

Anwendung:

CATV-Verbindungen, WDM-Netzwerk, PON-Netzwerke

Versorgungsmaterial-Fähigkeit:

1000000

Hervorheben:

2.0mm Faseroptikverdrahtungshandbuch

Optikmehrfachkoppler der Faser 1470nm

Beschreibung des Produkts

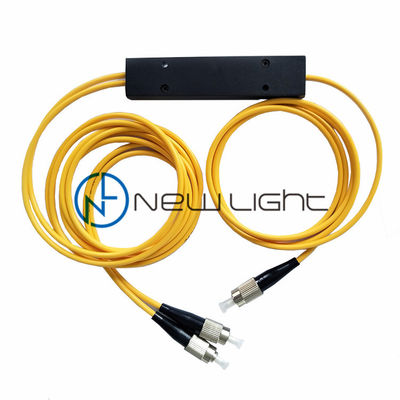

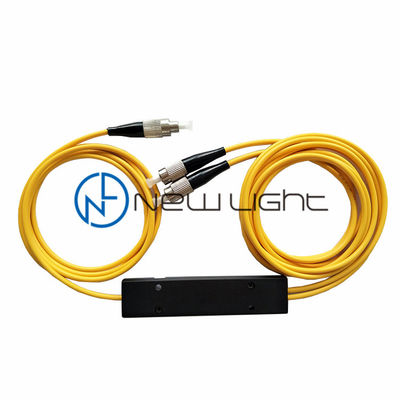

2,0 mm Kabel FC Glasfaser Optik 1470nm DWDM Add-Drop Multiplexer

Produktübersicht

Dieser 2,0 mm Kabel FC Glasfaser Optik DWDM Add-Drop Multiplexer arbeitet auf Singlemode-Fasern bei einer Wellenlänge von 1470 nm und bietet erweiterte Wellenlängenmultiplexing-Funktionen für Hochleistungs-Glasfasernetze.

Wellenlängenmultiplexing-Technologie

Die Wellenlängenmultiplexing (WDM)-Technologie multiplexiert mehrere optische Trägersignale über eine einzelne Glasfaser unter Verwendung verschiedener Wellenlängen von Laserlicht. Die Designs der Kommunikationssysteme variieren, und der Abstand zwischen den Wellenlängen unterscheidet sich entsprechend.

WDM-Systeme werden in CWDM (Coarse Wavelength Division Multiplexing) mit einem Kanalabstand von 20 nm oder DWDM (Dense Wavelength Division Multiplexing) mit einem Kanalabstand von 0,2 nm bis 1,2 nm kategorisiert. Am Sendeende werden mehrere optische Trägersignale durch einen Multiplexer kombiniert und über dieselbe Glasfaser übertragen. Am Empfangsende trennt ein Demultiplexer die Wellenlängen zur weiteren Verarbeitung und Signalwiederherstellung.

Anwendungen

CWDM-Systeme
PON-Netzwerke
CATV-Verbindungen
WDM-Netzwerke

Hauptmerkmale

Geringe Einfügedämpfung
Hohe Isolation
Geringes PDL
Kompaktes Design
Gute Kanal-zu-Kanal-Gleichförmigkeit
Montage in 1U-Racks oder ABS-Box optional
Breiter Betriebswellenlängenbereich: Von 1260 nm bis 1620 nm
Breiter Betriebstemperaturbereich: Von -40℃ bis 85℃
Hohe Zuverlässigkeit und Stabilität

Technische Parameter

Parameter	1x2	1x4	1x8	1x16
Mittenwellenlänge (nm)	ITU, ITU+1
Passband (nm)	ITU±6.5
Betriebswellenlänge (nm)	1460~1620 oder 1260~1620
Kanalabstand (nm)	20
Fasertyp	SMF-28e oder kundenspezifisch
IL (dB) (P/A-Qualität)	0.7/1.0	1.4/1.7	2.0/2.5	2.5/3.0
Isolation (dB) - Benachbarter Kanal	30
Isolation (dB) - Nicht-benachbarter Kanal	50
Ripple (dB)	0.3	0.4	0.5	0.5
PDL (dB)	0.2
PMD (ps)	0.1
RL (dB)	45
Direktivität (dB)	50
Maximale optische Leistung (mW)	500
Betriebstemperatur (℃)	-40～85
Lagertemperatur (℃)	-40～85
Kompakte BOX-Verpackung (mm)	1008010	14011518
LGX-Paket	1U, 2U
19" Rack-Montage-Paket	1U

1*N CWDM Mux/Demux Modul Konfiguration

Parameter	Optionen
Anzahl der Kanäle	4=4 Kanäle, 8=8 Kanäle, 16=16 Kanäle
Anwendungstyp	M=Mux, D=DeMux
Zentralwellenlänge	41=1410nm, 43=1430nm, 45=1450nm, 47=1470nm, 49=1490nm, 51=1510nm, 53=1530nm, 55=1550nm, 57=1570nm, 59=1590nm
Faserdurchmesser	1=250um, 2=900um, 3=2.0mm, 4=3.0mm, XX=Andere
Faserlänge	05=0.5m, 10=1.0m, 15=1.5m, 20=2.0m, XX=Andere
Steckverbinder	0=Keiner, 1=FC/APC, 2=FC/PC, 3=SC/APC, 4=SC/PC, 5=ST, 6=LC, X=Andere

Häufig gestellte Fragen

Sind Sie ein Hersteller?

Ja, wir sind ein Hersteller mit Sitz in Shenzhen, China.

Was ist Ihr MOQ?

MOQ kann 1 Stück sein, aber wir empfehlen, größere Mengen zu bestellen, um bessere Preise zu erzielen, da Einzelbestellungen höhere Kosten verursachen.

Was ist der Preis?

Die Preise hängen von der Menge ab. Wir bieten wettbewerbsfähige Preise für größere Bestellungen auf Anfrage.

Können Sie einen FOB-Preis angeben?

Obwohl wir FOB-Preise angeben können, werden die meisten Sendungen per Luftfracht (DHL, TNT, UPS, FEDEX) geliefert. EXW- oder CFR-Preise sind in der Regel besser geeignet. Für große Sendungen können wir Seefrachtoptionen arrangieren.

Wie ist Ihre Qualität?

Wir fertigen nach IEC- und europäischen Standards in nahezu staubfreien Werkstätten unter Verwendung importierter Produktions- und Qualitätskontrollgeräte. Alle Produkte werden vor der Auslieferung zu 100 % getestet.

Wie ist Ihre Vorlaufzeit?

Wir betreiben drei Fabriken in China. Für Glasfaser-Patchkabel beträgt die Vorlaufzeit 2-3 Werktage für 5000 Stück. Regelmäßige Produkte sind ab Lager verfügbar, und wir berücksichtigen dringende Bestellungen.

Was ist Ihre Garantie?

Patchkabel haben eine 2-jährige Garantie für nicht-künstliche Schäden. Bei künstlichen Schäden bieten wir kostenlose Reparaturen an, wobei die Frachtkosten vom Kunden getragen werden.

Wie ist Ihre Verpackung?

Wir verwenden internationale Exportverpackungen und können auf Anfrage Kundenlogos drucken.

Können Sie OEM/ODM machen?

Ja, wir unterstützen OEM/ODM-Dienstleistungen und können Geheimhaltungsvereinbarungen unterzeichnen.

Kann ich eine Probe haben?

Kostenlose Muster sind für Adapter, Dämpfungsglieder, Patchkabel und Pigtails erhältlich, wobei die Fracht vom Kunden im Voraus bezahlt wird. Für hochwertige Produkte fallen Mustergebühren an, die bei Bestellungen erstattet werden.

Wie kann ich bestellen?

Senden Sie Anfragen mit Produktspezifikationen und -mengen. Wir geben Preise und Vorlaufzeiten an und stellen dann nach Annahme eine Proforma-Rechnung aus. Die Produktion beginnt nach Zahlungsbestätigung.

Was sind Ihre Zahlungsbedingungen?

Wir akzeptieren T/T, Western Union, PayPal und MoneyGram. Bei Großbestellungen 50% Anzahlung, Restzahlung vor Auslieferung.

Verpackungsreferenz
