Produktdetails:
|
Name: | Kabel MPO MTP | Material: | LSZH, OFNP oder OFNR |
---|---|---|---|
Modusart: | OM3 OM4 OS2 | Kernart: | 8/12 /24core |
Verbindungsstück: | MPO | Farbe: | Aqua, Orange, gelbes, gelbes rotes Aqua |
Markieren: | Kabel LSZH-Jacken-MPO OM4,LWL - Kabel LSZH-Jacken-MPO 12,LWL - Kabel OM4 MPO 24 |
12 24 Fasern MPO OM4 Kabel Multimode-Stränge mit LSZH-Jacke
12 24 Fasern OM3 Multimode-Stränge Polarität Ein Plenum om4-Glasfaserkabel
Beschreibungom4-Glasfaserkabel
MPO-MPO-OS2-24B ist ein MPO-zu-MPO-Buchsen-, OS2-Singlemode-, 24-Faser-, Typ-B-Kabel, das in Längen von 1 Meter bis 50 Meter erhältlich ist.Dieses MPO-zu-MPO-Kabel verwendet 9/125-Mikron-Singlemode-Fasern mit einem Kabelmanteldurchmesser von 3 mm.Das Kabelmantelmaterial ist in zwei Optionen erhältlich – Low Smoke Zero Halogen (LSZH) oder Optical Fiber Nonconductor Plenum (OFNP).Der LSZH-Kabelmantel sorgt für geringere Rauch- und Nullraucheigenschaften, aber OFNP-Kabel haben Feuerwiderstands- und geringe Rauchentwicklungseigenschaften.OFNP ist das Glasfaserkabel mit der höchsten Brandschutzklasse und es können keine anderen Kabeltypen als Ersatz verwendet werden.Das MPO-zu-MPO-Kabel unterstützt Wellenlängen von 1310 nm und 1610 nm, und seine Dämpfung bei 1310 nm beträgt 0,35 dB/km und bei 1610 nm 0,22 dB/km, was die beste Leistung bei langen Entfernungen gewährleistet.MPO-zu-MPO-Kabel garantieren die beste Standard-Einfügungsdämpfung, die unter 0,7 dB liegt.Die Betriebstemperatur ist auf -20 °C bis +70 °C ausgelegt, was für eine Vielzahl von Umgebungen geeignet ist.Das MPO-MPO-OS2-24B MPO-zu-MPO-Kabel wird mit Typ-B-Crossover-Konfiguration hergestellt, um Transceiver-zu-Transceiver- oder Transceiver-zu-Patchpanel-Hochgeschwindigkeits-100G-Rechenzentrumsanwendungen zu unterstützen.
Das MPO-MPO-OS2-24B-Patchkabel ist CE/RoHS-zertifiziert und entspricht den Produktsicherheitsstandards.Das MPO-zu-MPO-Kabel entspricht vollständig den Spezifikationen ISO/IEC-61754, EN 50399 und EN 50575.Folglich garantiert die Einhaltung der oben genannten Standards, dass MPO-zu-MPO-Kabel mit Geräten anderer Hersteller (Kabel, Kassetten, Adapter) kompatibel sind.Und sorgt auch dafür, dass der Kabelmantel seine Materialeigenschaften voll erfüllt.
Höhepunkte
Typ: Glasfaser-Stammkabel
Anschluss: MPO-Buchse auf MPO-Buchse
Faserzahl: 12 24
Polarität: Typ B
Fasertyp: OS2 9/125um Singlemode-Faser (SMF)
Jackentyp: LSZH |OFNP
Wellenlänge: 1310 |1610 Nanometer
Betriebstemperatur: -20°C bis +70°C
Farbe Gelb
Kabellänge: 1m bis 50m
Erhältlich in drei Polaritätstypen:
Typ-A (Gerade durch)
Typ-B (Kreuz, umgedreht)
Typ-C (Cross Pair, Rollover)
Merkmale
• Werkseitig konfektioniert sorgen für gleichbleibende Qualität, hohe Leistung und kürzere Installationszeit
• Zu 100 % auf geringe Einfügungsdämpfung und hohe Rückflussdämpfung getestet

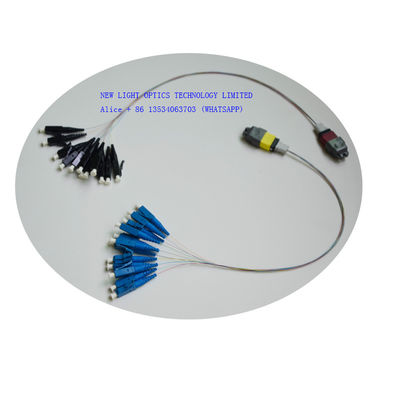

• MPO-Buchse auf 4 x LC-Duplex-Kabelbaum
• Geeignet für MPO-Anwendung
• OM4 (OM3) 50/125 μm Faser
• Typ-B-Polarität, verwendet für 40G-QSFP-eSR4- und 10GBASE-SR-Optikverbindungen
• Optimierte Leistung – auf Anfrage als Elite-MTP und diskreter Premium-Anschluss erhältlich
• Entspricht IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE und RoHS
• LSZH-Jacke standardmäßig
Das MPO-Glasfaser-Patchkabel entspricht den Standards IEC-61754-7 und TIA-604-5 (FOCIS-5).Es kann weithin verwendet werden
Übersicht über MPO MTP-Kabel
New Light Factory MTP/MPO-Kabelbaumkabel und MTP/MPO-Trunkkabel sind zwei gängige Arten von MTP/MPO-Glasfaserkabeln.Sie unterscheiden sich in Aspekten wie Funktion und Anwendung.
Wählen Sie Ihre Polarität
Typ A – Straight: Straight-Through-Polarität ist in der Regel für den Anschluss von Patchpanels vorgesehen.Sie sind in einer gespiegelten Konfiguration verdrahtet, von Pin 1 an einem Steckerende zu Pin 1 am gegenüberliegenden Ende usw.
Typ B – Rollover: Die Rollover-Polarität wird hauptsächlich zum Verbinden mit Switches und Transceivern in 40-Gb-Anwendungen verwendet.Bei einer 12-adrigen Rollover-Polarität wird das Kabel von Pin 1 an einem Steckerende zu Pin 12 am gegenüberliegenden Ende verdrahtet.Dann 2 bis 11 und so weiter.
Typ C – gewendet: Paarweise gewendete Polarität ist der am häufigsten verwendete Polaritätstyp für dieses Kabel und wird typischerweise in Kassette-zu-Kassette-Anwendungen verwendet.Pin 1 an einem Ende geht an Pin 2 am gegenüberliegenden Ende und 2 an 1, 3 an 4, 4 an 3 und so weiter.Dies ist die Standard-Polaritätsoption, aber Sie können Ihre gewünschte Polarität aus unserem Dropdown-Menü oben auswählen.
Eigenschaften des MPO MTP-Kabels
MPO MTP Kabel Technischer Parameter
Artikel | Technische Parameter | |
Verbinder | MPO/MTP (F oder M) | MPO/MTP (F oder M) |
Betriebs-Temperatur | -40 °C ~ +80 °C | |
Lagertemperatur | -40 °C ~ +85 °C | |
Einfügedämpfung |
SM: ≤ 0,75 dB (Standardwert), ≤ 0,35 dB (typischer Wert); MM: ≤ 0,50 dB (Standardwert), ≤ 0,35 dB (typischer Wert); |
|
Rückflussdämpfung | SM:≥60dB;MM:≥35dB | |

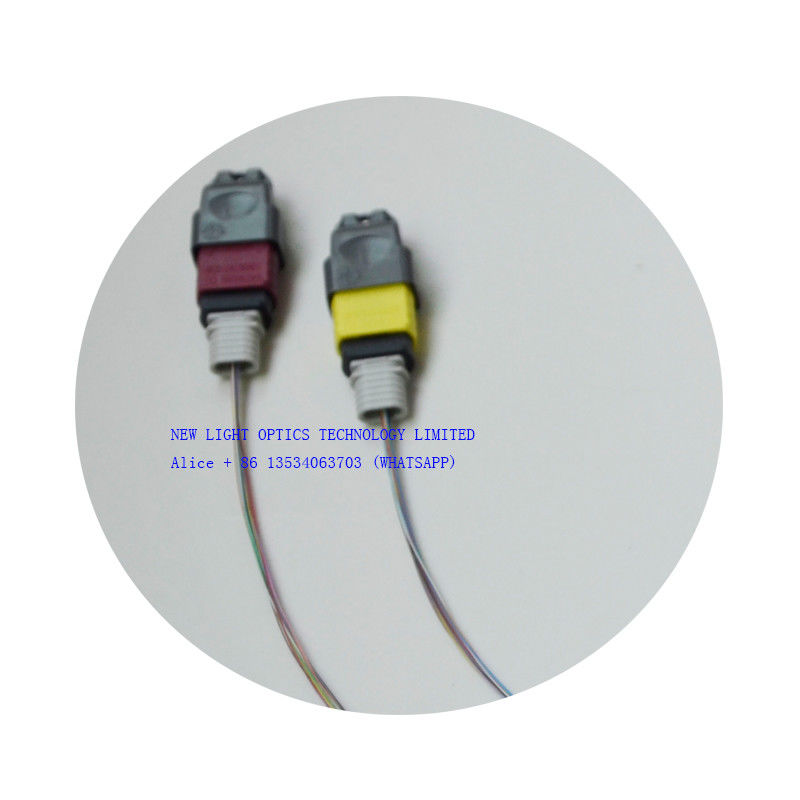

Der MPO-Endtyp | Stecker: mit Führungsstift;Buchse: ohne Führungsstift | |
Faserzahl | 8,12&24 Faser | |
Steckertyp des anderen Endes | MPO-weiblich , MPO-männlich , FC , SC , ST , MU , LC , E2000 | |
Fasermodus | Singlemode (G652, G655, G657), Multimode (50, 62,5, OM2, OM3, OM4) | |
Typ Glasfaserkabel | 250-um-Flachbandfaser, Flachbandkabel, Bündel-Glasfaserkabel |
Die drei Polaritätsmethoden Typ A, Typ B und Typ C werden verwendet, um die richtige bidirektionale Zuordnung zu gewährleisten.
Verpackung
Wir verpacken es mit OPP-Beutel und Karton im Freien.um zu schützen, dass die Ware bei der Lieferung nicht beschädigt wird.
FQA
1. F:Sie sind Hersteller?
A: Ja, wir sind Hersteller in Shenzhen, China
2. F:Was ist Ihr MOQ?
A: MOQ kann 1 Stück sein, aber wir empfehlen nicht, 1 Stück zu bestellen, da die Kosten höher sein werden, so dass der Preis höher sein wird als Ihr Budget.
3. F:Was ist der Preis ?
A: Der Preis richtet sich nach Ihrer Menge.Nachdem Sie uns Ihre Menge mitteilen , bieten wir Ihnen unseren besten Preis an .Große Menge erhält sehr konkurrenzfähigen Preis.
4. F:Können Sie den FOB-Preis angeben?
A: ja, können wir, aber aufgrund der Größe und des Gewichts ist nicht groß, die meisten werden auf dem Luftweg, DHL, TNT, UPC, FEDEX usw. geliefert.Daher ist es schwierig, den FOB-Preis festzulegen.Am besten teilen Sie uns Ihre detaillierten Spezifikationen und Mengen mit . Wir bieten Ihnen die Fracht mit dem Produktpreis als Referenz an .
Wir haben einen sehr konkurrenzfähigen Preis-Logistiker.Wenn Ihre Menge groß ist und es Dutzende von Kartons gibt, können wir die Fracht auf dem Seeweg als Referenz berechnen.
Der EXW-Preis oder der CFR-Preis sind besser.Bei Bedarf können Sie uns für weitere Lösungen kontaktieren.
5. F:Wie ist Ihre Qualität?
A: Unsere Produktion entspricht IEC, Europa-Standardproduktion, fast geschlossen für staubfreie Werkstatt.Importierte Produktionsanlagen und Geräte zur Qualitätskontrolle .Besonders MTP Daisi-Ausrüstungen.
Alle Produkte werden vor der Auslieferung zu 100% getestet.
6. Q :Was ist Ihre Vorlaufzeit?
A: Wir haben drei Fabriken in China.Eine Fabrik für die Herstellung von Glasfaserkabeln, zwei Fabriken für Patchkabel, SPS, ODF, Adapter, Dämpfungsglieder usw.
Für Glasfaser-Patchkabel kann die Vorlaufzeit 2-3 Betriebstage für 5000 Stück betragen.Regelmäßige Produkte haben wir auf Lager.Wir können dringende Bestellungen für Sie erledigen .Für weitere Informationen können Sie sich gerne an uns wenden .
7. Q :Was ist Ihre Garantie?
A: Für Patchkabel haben wir 2 Jahre Garantie seit Lieferung, sind aber nur für nicht künstliche Schäden verantwortlich.Bei künstlichen Schäden können wir es kostenlos für Sie reparieren, aber die Fracht wird von Ihrer Seite bezahlt.
8. F:Was ist Ihre Verpackung?
A: Wir verwenden ein internationales Exportpaket.beigefügt einige verpackung von verschiedenen produkten für ihre referenz.Wir können auch Ihr Logo auf die Verpackung drucken
9. F:Können Sie OEM/ODM tun?
A: Ja, das können wir.Wir sind Hersteller, alle Produkte akzeptieren OEM / ODM.wir können die Vertraulichkeitsvereinbarung unterzeichnen.
10. F:Kann ich eine Probe haben?
A: Es hängt davon ab, welche Produkte für Adapter, Dämpfungsglied, Patchkabel, Pigtail, wir Ihnen kostenlos ein Muster zur Verfügung stellen können.Aber Fracht von Ihrer Seite zurückgezahlt.
Für Produkte mit großem Wert können wir sie nicht kostenlos anbieten, Mustergebühr und Fracht werden zuerst zurückerstattet, nachdem Sie die Bestellung aufgegeben haben, wird die Mustergebühr zurückerstattet.
11. F:Wie kann ich bestellen?
A: 1. Senden Sie uns eine E-Mail oder senden Sie eine Anfrage.teilen Sie uns den Produktnamen , detaillierte Spezifikationen , Menge mit .Geben Sie Ihre Empfangsadresse an, wenn wir die Fracht für Sie ermitteln sollen.
2. Nachdem wir Ihre Anforderungen kennen, bieten wir Ihnen unseren besten Preis mit Vorlaufzeit an.Der Preis richtet sich nach Ihrer Menge.
3. Wenn Sie das Angebot annehmen, stellen wir eine Profoma-Rechnung mit unserem Bankkonto aus.
4. Wir werden die Produktion für Sie arrangieren, nachdem wir die Zahlung erhalten haben.
5. Vor der Lieferung werden wir die Empfangsinformationen erneut mit Ihnen bestätigen und Ihnen nach der Lieferung die Sendungsverfolgungsnummer zusenden.
6. Wir werden unser Bestes versuchen, um Ihre Anforderungen für eine langfristige Zusammenarbeit zu erfüllen.
12. F:Was ist Ihre Zahlungsbedingung?
A: T/T, Western Union, Paypal, MoneyGram auf einmal. Für große Mengen können 50 % Anzahlung im Voraus, 50 % Restbetrag vor Lieferung bezahlt werden.
