3M LC-LC Ein-Modus-Faseroptik-Pflasterkabel mit 3,0 mm Durchmesser und geringen Einfühllossen

Markenbezeichnung:	NewLight
MOQ:	1~100000
Preis:	0.1~100
Verpackungsdetails:	PC 1 pro Satz
Zahlungsbedingungen:	T/T, Western Union, , Paypal

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO ,ROSH

Name:

LC-LC-Glasfaser-Patchkabel

Durchmesser:

3,0 mm

Modell:

Singlemode

Stecker:

LC-LC

Farbe:

Blau

Länge:

3 Meter

Versorgungsmaterial-Fähigkeit:

1000000

Hervorheben:

LC-LC Simplex-Patchkabel Singlemode

Singlemode LC-Glasfaser-Patchkabel

3m LC UPC Patchkabel

Beschreibung des Produkts

3M LC-LC Ein-Modus-Faseroptik-Patchkabel (LC/UPC zu LC/UPC, 9/125μm, 3,0mm, Simplex)

3-Meter LC/UPC-zu-LC/UPC-Singlemode-Simplex-Pflasterkabel auf 9/125μm G.652D-Faser mit einer 3,0mm-PVC-Hülle in Blau. Fabrikfertigung von 1,25mm Keramik-Ferrule-LC-Anschlüssen, UPC (0°) Polierung,100% der Endoberfläche untersucht und Stück für Stück für Einsatzverlust getestet.

Produktübersicht

Dieses 3M LC-LC Single-Mode-Patch-Kabel verwendet eine einzige 9/125μm G.652D-Faser in einer schlanken 3,0mm-Jacke,so dass es ungefähr die Hälfte des Routing-Raums einer SC- oder Duplex-Zipcord-Montage einnimmt, die praktische Wahl für hohe Dichte ODF, Patch-Panel- und Rack-to-Rack-Routing und für 1G/10G SFP-, SFP+- und GBIC-Transceiveranschlüsse bei 1310/1550 nm. Jedes Kabel ist montiert,in unserem Werk in Shenzhen poliert und getestet und auf Anfrage mit einem Einfügungsverlust-/Rückverlust-Prüfdatensatz pro Stück geliefert.

Produktfoto

Wirkliche Ware 3M LC-LC Einmodus-Simplex-Pflasterkabel, LC/UPC-Anschlüsse, blaue 3,0mm-PVC-Jacke

Spezifische Merkmale von LC-LC

1.25mm Keramik-Ferrule LC/UPC an beiden Enden- die Hälfte des Verbindungsbedarfs von SC, die Verdoppelung der Portdichte auf Linienkarten, ODF und Patch-Panels
Einzelmodus 9/125μm G.652D (OS2)- 1310/1550nm, für 1G/10G-Verbindungen bis zu 10 km und 40G/100G über parallele Duplexpaare
Einfachbau- eine Faser, eine 3,0mm-Hülle: richtige Wahl für Einrichtungstränge (nur Tx) und für den Aufbau von Duplexpaaren aus zwei Kabeln
Einfügungsverlust ≤ 0,3 dB (typisch 0,15 dB)- jede Schnur einzeln gemessen, keine Chargenproben
UPC 0° Kuppelpolish, Rücklaufverlust ≥ 50 dB∆ stabil auf WDM- und CATV-Rückwegkanälen
≥ 1000 Paarungszyklen- Zirkonium-keramische Schraube und präzise bearbeitete LC-Gehäuse halten die IL-Drift innerhalb von ±0,1 dB
Kleine, biegfeste, 3,0 mm große PVC-Jacke, blau- Farbcodiert für einmodische UPC und leicht nachvollziehbar in dichten Kabelmanagern

Technische Spezifikation

Parameter	Spezifikation
Art der Ware	LC/UPC LC/UPC Ein-Modus-Simplex-Faseroptik-Pflasterkabel
Anschluss A / Anschluss B	LC/UPC / LC/UPC (1.25 mm Zirkonie-Keramik-Ferrule, blaues Gehäuse)
Art der Faser	9/125μm G.652D Einzelmodus (OS2)
Faserzahl / Bau	1 Faser Simplex
Wellenlänge	1310 / 1550 nm
Jacken OD / Material / Farbe	3.0mm / PVC / Blau
Länge	3 m Standard (0,5 m 50 m bestellbar)
Einsetzungsverlust	≤ 0,3 dB (typischerweise 0,15 dB)
Rückkehrverlust	≥ 50 dB (UPC)
Wiederholbarkeit / Austauschbarkeit	≤ 0,1 dB / ≤ 0,2 dB
Haltbarkeit	≥ 1000 Paarungszyklen
Betriebstemperatur	-40°C bis +85°C
Speichertemperatur	-45°C bis +85°C
Polarität	Gerade (A-A), einzelne Faser
Einhaltung der Vorschriften	ISO 9001 / CE / RoHS; IEC 61300-3-4 / 3-6 Prüfverfahren

Endseiteinspektions- und Prüfdaten

Jede LC/UPC-Ferrule an diesem Kabel wird vor der Verpackung einer Mikroskopüberprüfung unterzogen. Die Kuppel muss frei von Kratzern, Gruben und Kontaminationen sein.und der Steckverbinder wird abgelehnt und erneut poliert, wenn ein Defekt festgestellt wirdDer Einsatzverlust und der Rückgangverlust werden dann auf der fertigen Baugruppe, ein Kabel nach dem anderen, gemessen und die gemessenen Werte auf dem Prüflabel des Kabels aufgezeichnet.

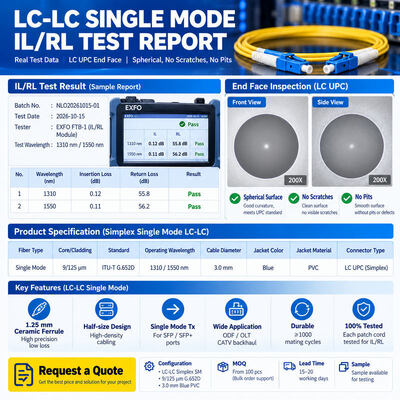

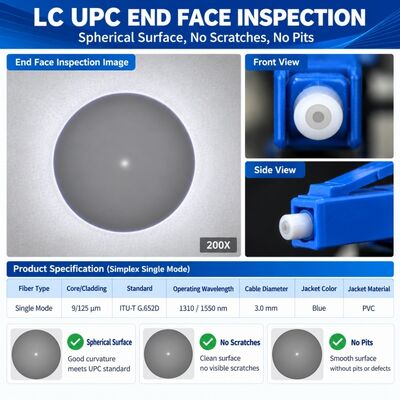

Links: LC/UPC Endseite Inspektionsprotokoll. Rechts: IL/RL Testbericht für dieses 3M LC-LC Ein-Modus-Pflasterkabel

Die gemessenen IL/RL-Werte im obigen Bericht entsprechen den tatsächlichen Werten für die getestete Charge und entsprechen der Spezifikation dieser Seite (IL ≤0,3dB, RL ≥50dB).Eine Kopie des Prüfberichts pro Charge ist den Waren beizufügen.Auf Anfrage kann ein Prüfbericht pro Stück zur Verfügung gestellt werden.

Wo dieses Kabel verwendet wird

1G/10G SFP-, SFP+- und GBIC-Transceiveranschlüsse in Switches und Routern
ODF mit hoher Dichte, Patch-Panels und Rack-to-Rack/Cross-Connect-Patching in Zentralbüros und Rechenzentren
FTTH- / FTTB- / FTTX-Zugangs- und Telekommunikationsgeräteräume (OLT bis ODF)
CATV-Head-End- und Rückwegverbindungen (1310 nm vorwärts / 1550 nm rückwärts)
LAN-Backbone, Campus-Verkabelung und Laborprüfgeräte

Verpackung und Lieferung

1 Stück pro PE-Tasche, einzelne Prüfmarke pro Kabel; MOQ 1 Stück, Vorlaufzeit 7 Werktage für Standardlängen; OEM-Länge, Polster (UPC/APC), Jackett (PVC/LSZH) und Farbe erhältlich.

Ein Angebot anfordern

Sagen Sie uns Ihre genaue Konfiguration und wir werden innerhalb von 12 Arbeitsstunden mit Preis, Vorlaufzeit und Testdaten zurückkommen.

Längen (0,5 m 50 m) und Menge
Polnisch: LC/UPC oder LC/APC. Jackett: PVC oder LSZH. Farbe.
Bestimmungshafen / Handelsbezeichnung (EXW, FOB Shenzhen, CIF)
Ob Sie die Einfügung-Verlust-Test-Dokument pro Stück beigefügt benötigen

Verwenden Sie die Anfrage-Taste auf dieser Seite, um Ihre Anforderung zu übermitteln.
