| Markenbezeichnung: | New Light |
| MOQ: | 100 |
| Verpackungsdetails: | 1-teilig pro Satz |
| Zahlungsbedingungen: | T / T, Western Union, MoneyGram |
ABSOLUTE MAXIMALLEISTUNGEN
| Parameter | Symbol | Min. | Maximum. | Einheit | Anmerkung |
| Versorgungs-Spannung | Vcc | -0,5 | 4,0 | V | |
| Lagertemperatur | -40 | 85 | °C | ||
| Relative Luftfeuchtigkeit | 85 | % |
Anmerkung: Druck mehr als die maximalen absoluten Bewertungen kann Dauerschaden zum Modul verursachen
Eigenschaft:
*Supports 9.95Gb/s zu den 10.3Gb/s Datenraten

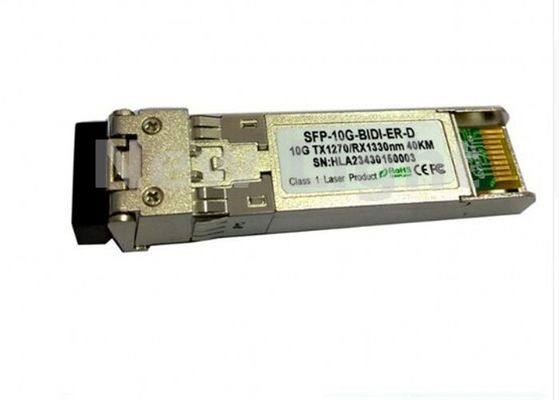

Bidirektionaler SFP+ optischer Transceiver *Simplex LC-Verbindungsstück-
*Digital Diagnose SFF-8472 konform
*Hot steckbar
*1:1270nm DFB Laser-Übermittler, Empfänger 1330nm
2:1330nm DFB Laser-Übermittler, Empfänger 1270nm
* bis 40km auf 9/125um SMF
* SFP+ MSA SFF-8431 konform
* funktionierende Gehäusetemperatur: °C 0 bis 70
Anwendungen:
* 10GBASE-ER an 10.3125Gbps
* 10GBASE-EW an 9.953Gbps
* andere Lichtleitstrecken
GERERAL-BETRIEBSMERKMALE
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung | |
| Datenrate | Ethernet | 10,3125 | Gb/s | ||||
| Faser-Kanal | 10,518 | ||||||
| Versorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Vcc | V | ||||||
| Versorgungs-Strom | Icc5 | MA | |||||
| Icc3 | 400 | MA | |||||
| Funktionierender Fall Temp. | Tc | 0 | 70 | °C | |||
ELEKTRISCHE INPUT/OUTPUT EIGENSCHAFTEN
L Übermittler
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung | |
| Diff. Eingangsspannungsschwingen | 120 | 820 | mVpp | 1 | |||
| Tx-Sperrungsinput | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Tx-Störungsertrag | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0,8 | ||||
| Input Diff. Widerstand | Zin | 100 | Ω | ||||
L Empfänger
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung | |
| Diff. Ausgangsspannungsschwingen | 340 | 650 | 800 | mVpp | 3 | ||
| Ertrag Rx LOS | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0,8 | ||||
Merken Sie 1) TD+ /Ar innerlich Wechselstrom, der mit differenzialer Beendigung 100Ω innerhalb des Moduls verbunden wird.
Merken Sie 2) Tx bemängeln und Rx LOS sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.
Die Ertrag der Anmerkung 3) RD+/- sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.
OPTISCHE EIGENSCHAFTEN
L Übermittler
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Funktionierende Wellenlänge | 1260 | 1270 | 1280 | Nanometer | ||
| 1320 | 1330 | 1340 | ||||
| Allee. Spitzenleistung (ermöglicht) | PO | 0 | 4 | dBm | 1 | |
| Löschungs-Verhältnis | ER | 5 | DB | 1 | ||
| Effektivwertspektralbreite | Δλ | 1 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 50 | ps | 2 | ||
| Optischer Modulationsumfang | OMA | -6,2 | dBm | |||
| Streuungsstrafe | 1 | DB | ||||
| Ertrag-optisches Auge | Konform mit IEEE 0802.3ae | |||||
L Empfänger
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Funktionierende Wellenlänge | 1320 | 1330 | 1340 | Nanometer | ||
| 1260 | 1270 | 1280 | ||||
| Empfindlichkeit | Psen | -15 | dBm | 3 | ||
| Min. Überlastung | Pimax | 0,5 | dBm | |||
| LOS erklären | PA | -30 | dBm | |||
| LOS De-erklären | PD | -16 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | 4 | DB |
Merken Sie 1) gemessen an 10.3125b/s mit PRBS 231 – 1 NRZ-Testseite.
Merken Sie 2) 20%~80%
Merken Sie 3) unter dem ER-schlimmsten Fall, gemessen bei 10,3125 Gb/s mit PRBS 231 - 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
PIN-DEFINITIONEN UND -FUNKTIONEN
| Pin | Symbol | Name/Beschreibung |
| 1 | VEET [1] |
Übermittler-Boden
|
| 2 | Tx_FAULT [2] |
Übermittler-Störung
|
| 3 | Tx_DIS [3] |
Übermittler-Sperrung. Laser ausgegeben gesperrt auf Hoch oder öffnen sich
|
| 4 | SDA [2] | 2-drahtige serielle Schnittstellen-Datenleitung |
| 5 | SCL [2] |
2-drahtige serielle Schnittstellen-Uhr-Linie
|
| 6 | MOD_ABS [4] |
Modul abwesend. Geerdet innerhalb des Moduls
|
| 7 | RS0 [5] | Rate wählt 0 vor |
| 8 | RX_LOS [2] | Verlust des Signalanzeichens. Logik 0 zeigt Normalbetrieb an |
| 9 | RS1 [5] |
Rate wählt 1 vor
|
| 10 | DREHEN Sie sich [1] |
Empfänger-Boden
|
| 11 | DREHEN Sie sich [1] |
Empfänger-Boden
|
| 12 | RD |
Empfänger umgekehrte DATEN heraus. Wechselstrom verbunden
|
| 13 | RD+ |
Empfänger DATEN heraus. Wechselstrom verbunden
|
| 14 | DREHEN Sie sich [1] |
Empfänger-Boden
|
| 15 | VCCR |
Empfänger-Stromversorgung
|
| 16 | VCCT |
Übermittler-Stromversorgung
|
| 17 | VEET [1] |
Übermittler-Boden
|
| 18 | TD+ |
Übermittler DATEN herein. Wechselstrom verbunden
|
| 19 | TD |
Übermittler umgekehrte DATEN herein. Wechselstrom verbunden
|
| 20 | VEET [1] |
Übermittler-Boden
|
|
|
