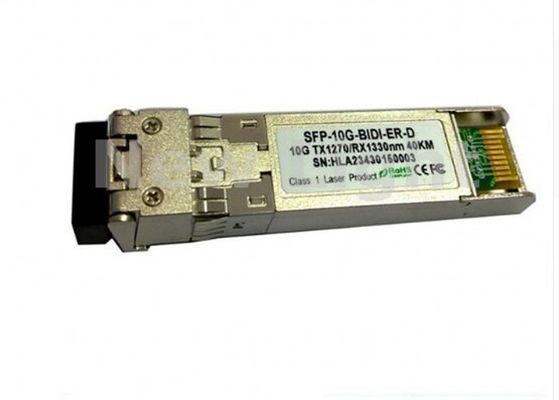

10Gb/s SFP+ Bidirektionaler Glasfasertransceiver mit LC-Anschluss für 40km Single-Mode-Anwendungen
  • Name

10Gb/s SFP+ Bidirektionaler Glasfasertransceiver mit LC-Anschluss für 40km Single-Mode-Anwendungen

Markenbezeichnung: New Light
MOQ: 1
Preis: 3.5~20
Verpackungsdetails: Ausfuhrverpackung
Zahlungsbedingungen: T/T, Western Union, MoneyGram
Einzelheiten
Beschreibung des Produkts
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE
Name:
Transceiver SFPs BIDI
Distanz:
40 km
Modus:
Einzelmodus
Datenübertragungsrate:
10g
Wellenlänge:
1270/1330nm
Steckertyp:
LC
Versorgungsmaterial-Fähigkeit:
1000000
Hervorheben:

Gigabit-Ethernet-Transceiver

,

Einmodenfasertransceiver

Beschreibung des Produkts
10 Gbit/s Glasfaser-Transceiver / SFP+ Bi-Direktionaler Transceiver 40 km mit LC-Anschluss
RoHS-konformer 10 Gbit/s SFP+ Bi-Direktionaler Transceiver, 40 km Single-Mode mit LC-Anschluss
Absolute Maximalwerte
Parameter Symbol Min. Max. Einheit Hinweis
Versorgungsspannung Vcc -0,5 4,0 V
Lagertemperatur -40 85 °C
Relative Luftfeuchtigkeit 85 %
Belastung über den absoluten Maximalwerten kann zu dauerhaften Schäden am Modul führen
Hauptmerkmale
  • Unterstützt Datenraten von 9,95 Gbit/s bis 10,3 Gbit/s
  • Simplex LC-Anschluss Bi-Direktionaler SFP+ Optischer Transceiver
  • Digital Diagnostic SFF-8472 konform
  • Hot-Pluggable
  • 1:1270 nm DFB-Laser-Sender, 1330 nm Empfänger
  • 2:1330 nm DFB-Laser-Sender, 1270 nm Empfänger
  • Bis zu 40 km auf 9/125um SMF
  • SFP+ MSA SFF-8431 konform
  • Betriebstemperatur: 0 bis 70 °C
Anwendungen
  • 10GBASE-ER bei 10,3125 Gbit/s
  • 10GBASE-EW bei 9,953 Gbit/s
  • Andere optische Verbindungen
Allgemeine Betriebseigenschaften
Parameter Symbol Min. Typ Max. Einheit Hinweis
Datenrate Ethernet 10,3125 Gbit/s
Fiber Channel 10,518
Versorgungsspannung Vcc 3,13 3,3 3,47 V
Versorgungsstrom Icc5 mA
Versorgungsstrom Icc3 400 mA
Betriebstemperatur Tc 0 70 °C
Elektrische Eingangs-/Ausgangsmerkmale
Sender
Parameter Symbol Min. Typ Max. Einheit Hinweis
Diff. Eingangsspannungshub 120 820 mVpp 1
Tx Disable Eingang H VIH 2,0 Vcc+0,3 V
Tx Disable Eingang L VIL 0 0,8 V
Tx Fault Ausgang H VOH 2,0 Vcc+0,3 V 2
Tx Fault Ausgang L VOL 0 0,8 V
Eingangsdiff. Impedanz Zin 100 Ω
Empfänger
Parameter Symbol Min. Typ Max. Einheit Hinweis
Diff. Ausgangsspannungshub 340 650 800 mVpp 3
Rx LOS Ausgang H VOH 2,0 Vcc+0,3 V 2
Rx LOS Ausgang L VOL 0 0,8 V
Hinweis 1) TD+/- sind intern AC-gekoppelt mit 100Ω differentieller Terminierung innerhalb des Moduls.
Hinweis 2) Tx Fault und Rx LOS sind Open-Collector-Ausgänge, die mit 4,7 kΩ bis 10 kΩ Widerständen auf der Host-Platine hochgezogen werden sollten. Pull-up-Spannung zwischen 2,0 V und Vcc+0,3 V.
Hinweis 3) RD+/- Ausgänge sind intern AC-gekoppelt und sollten mit 100Ω (differenziell) am Benutzer-SERDES terminiert werden.
Optische Eigenschaften
Sender
Parameter Symbol Min. Typ Max. Einheit Hinweis
Betriebswellenlänge 1260 1270 1280 nm
Betriebswellenlänge 1320 1330 1340 nm
Durchschn. Ausgangsleistung (aktiviert) Po 0 4 dBm 1
Extinktionsverhältnis ER 5 dB 1
RMS-Spektralbreite Δλ 1 nm
Anstiegs-/Abfallzeit (20 %~80 %) Tr/Tf 50 ps 2
Optische Modulationsamplitude OMA -6,2 dBm
Dispersionsstrafe 1 dB
Optisches Ausgangsauge Konform mit IEEE 0802.3ae
Empfänger
Parameter Symbol Min. Typ Max. Einheit Hinweis
Betriebswellenlänge 1320 1330 1340 nm
Betriebswellenlänge 1260 1270 1280 nm
Empfindlichkeit Psen -15 dBm 3
Min. Überlastung Pimax 0,5 dBm
LOS Assert Pa -30 dBm
LOS De-assert Pd -16 dBm
LOS Hysterese Pd-Pa 0,5 4 dB
Hinweis 1) Gemessen bei 10,3125 Gbit/s mit PRBS 231 - 1 NRZ Testmuster.
Hinweis 2) 20 %~80 %
Hinweis 3) Unter dem ER-Worst-Case, gemessen bei 10,3125 Gbit/s mit PRBS 231 - 1 NRZ Testmuster für BER < 1x10-12
Pinbelegungen und Funktionen
Pin Symbol Name/Beschreibung
1VEET [1]Sender-Masse
2Tx_FAULT [2]Senderfehler
3Tx_DIS [3]Sender deaktivieren. Laserausgang bei High oder offen deaktiviert
4SDA [2]2-Draht-Serielle-Schnittstellen-Datenleitung
5SCL [2]2-Draht-Serielle-Schnittstellen-Taktleitung
6MOD_ABS [4]Modul nicht vorhanden. Im Modul geerdet
7RS0 [5]Ratenauswahl 0
8RX_LOS [2]Signalverlust-Anzeige. Logik 0 zeigt normalen Betrieb an
9RS1 [5]Ratenauswahl 1
10VEER [1]Empfänger-Masse
11VEER [1]Empfänger-Masse
12RD-Empfänger invertierter DATA-Ausgang. AC-gekoppelt
13RD+Empfänger DATA-Ausgang. AC-gekoppelt
14VEER [1]Empfänger-Masse
15VCCREmpfänger-Stromversorgung
16VCCTSender-Stromversorgung
17VEET [1]Sender-Masse
18TD+Sender DATA-Eingang. AC-gekoppelt
19TD-Sender invertierter DATA-Eingang. AC-gekoppelt
20VEET [1]Sender-Masse
10Gb/s SFP+ Bidirektionaler Glasfasertransceiver mit LC-Anschluss für 40km Single-Mode-Anwendungen 0
