Produktdetails:
|
| Material: | Kunststoffl | Steckertyp: | MPO |
|---|---|---|---|
| Modusart: | Monomode- | Wiederholbarkeit: | >1000mal |
| Verminderung: | 1-30dB | Rückflussdämpfung: | PC ≥ 45dB UPC ≥55dB APC ≥65dB |
| Zertifikat: | CER, ISO, RoHS | Lassen Sie Temperatur laufen: | -40-+80 |
| Faserzahl: | Kern 12 | ||
| Markieren: | Einmodenfaserabschwächer,Örtlich festgelegter optischer Abschwächer |
||
Produktbeschreibung

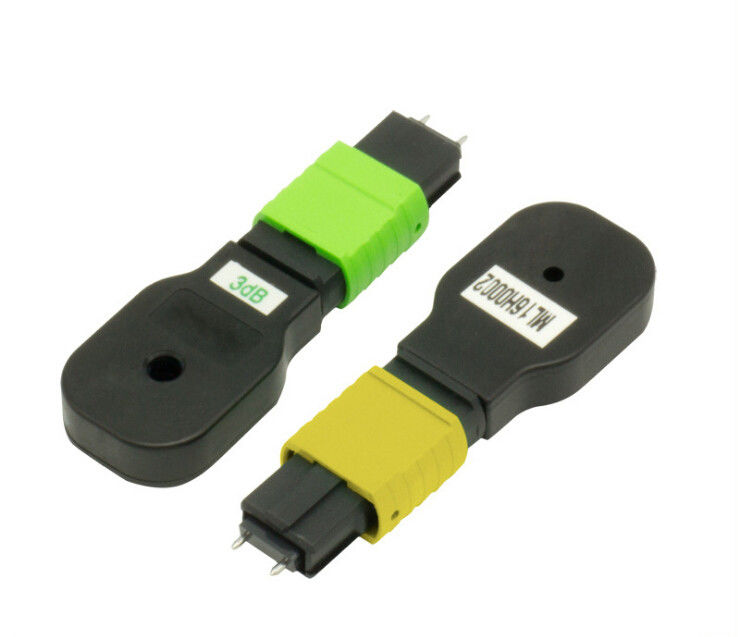

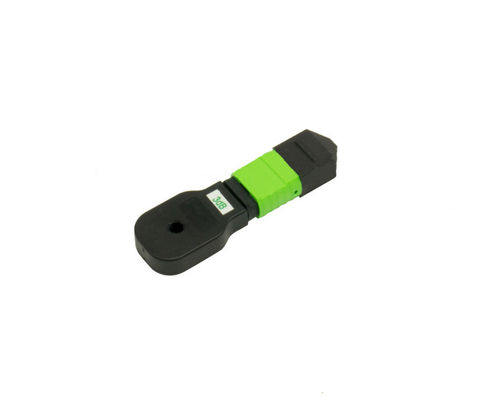

12-Kern-MPO/MTP-LWL-Loopback-Dämpfer für Glasfaserkabel/Patchkabel
EINFaseroptikdämpfer,auch bekannt als optisches Dämpfungsglied, ist eine passive Komponente, die verwendet wird, um den Leistungspegel eines optischen Signals um einen vorbestimmten Faktor in einem faseroptischen Übertragungssystem zu reduzieren.Die Intensität des Signals wird in Dezibel (dB) über eine bestimmte Distanz beschrieben, die das Signal zurücklegt.Glasfaser-Dämpfungsglieder werden im Allgemeinen in Singlemode-Langstreckenanwendungen verwendet.
Produktbeschreibung Das MPO-Loopback-Dämpfungsglied wird für optische 40G/100G-Netzwerk-Verbindungstests angewendet, die nicht nur die Standards 604-5 und IEC61754-7 von TIA/EIA erfüllen, sondern auch die RoHS-Standards strikt einhalten und die Brandtestspezifikationen von Netzwerkkomponenten erfüllen .
Technische Parameter:
| Artikel |
Spezifikation
|
||
| PC | UPC |
APC
|
|
| Betriebswellenlänge (nm): |
1310/1550
|
||
| Kernzahl |
12 Kern |
||
|
Modustyp |
Einspielermodus | ||
| Rückflussdämpfung (dB): | ≥50 | ≥55 |
≥60
|
| Dämpfungswert: |
Nach Kundenwunsch machen 1—30dB
|
||
| Maximale optische Eingangsleistung: |
200mW
|
||
| Bellcore-konform: |
Wellenlängenunabhängig (DWDM)
|
||
| Betriebstemperatur: |
-40--+85°C
|
||
| Dämpfungsgenauigkeit: | +/-0,5 (1-10) +/-1,0 (11-30) |
||
| Haltbarkeit (weit über 100mW): |
Einfache und zuverlässige Struktur
|
||
| Lagertemperatur: |
-40--+85°C
|
||
Hauptmerkmale:
1. Niedrige Rückreflexion und niedrige PDL
2. Hochpräziser Dämpfungswert
3.Präzisionssteuerung des Dämpfungsbereichs
4. Breiter Dämpfungsbereich
5.Präzisionskeramikzwinge
6.FC, SC, ST, LC … optional
7.Kunststoff- oder Metallgehäusematerial
Anwendung:
1. Prüfgeräte
2.Faseroptisches CATV
3.Faseroptischer Sensor
4.Glasfaser-Telekommunikationssystem
5.Präzisionskeramikzwinge
6.FC, SC, ST, LC … optional
7.Kunststoff- oder Metallgehäusematerial
|
Dämpfungswert
|
0dB bis 30dB |
|
Betriebswellenlänge
|
SM: 1260 nm ~ 1620 nm, MM: 850/1300 nm (vom Kunden bestellt)
|
|
Rückflussdämpfung
|
UPC≥50dB, APC≥60dB
|
|
Polarisationsverlust
|
≤0,2dB
|
|
Dämpfungstoleranz
|
0dB~9dB:0,5dB, 10~30dB:10% des Dämpfungswerts
|
|
Maximale Leistungsfähigkeit
|
250mW
|
|
Betriebstemperatur
|
-40°C~+85°C
|
| Lagertemperatur |
-40°C~+85°C
|
Bestellinformationen:
LC/UPC-SM-5dB-Buchse&Stecker
Schritt 1: Steckertyp: FC, SC, LC, ST, MU
Schritt 2: Endfläche der Ferrule: PC, UPC, APC
Schritt 3: Typ: Singlemode, Multimode
Schritt 4: Dämpfung: 1-10 dB (1-dB-Schritt), 15, 20, 25, 30 dB
Schritt 5: Modus: Fest, weiblich und männlich, Inline, variabel
Schritt 6: Wellenlänge: 1310 nm, 1550 nm, 850 nm, 1300 nm
Verpackung:
Ein Stück pro PE-Beutel mit Sticketikett (wir könnten das Logo des Kunden in das Etikett einfügen.)
