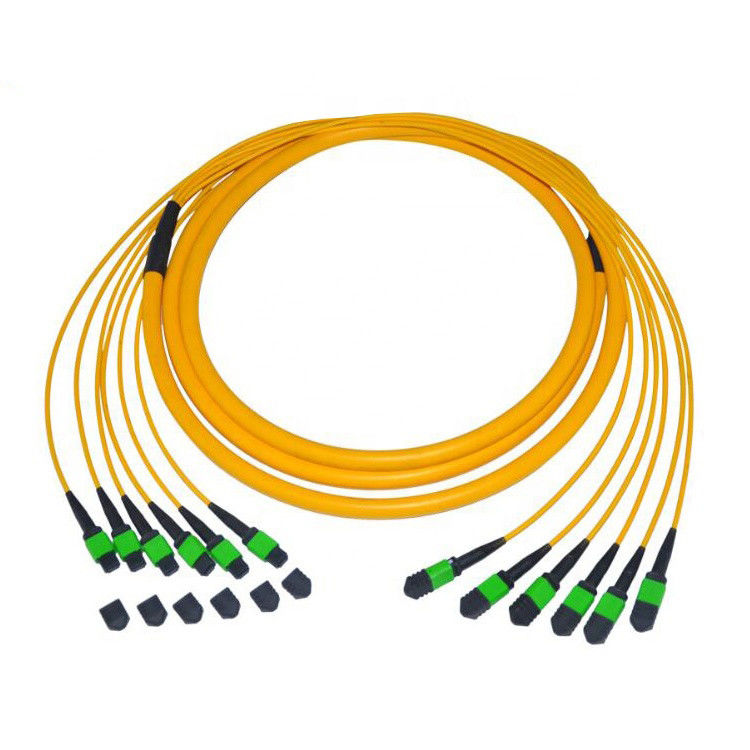

Einzelmodus 9/125 12-Faser-Stamm-MPO-MTP-Kabel mit PVC-Material für die Hochgeschwindigkeitsdatenübertragung

Alle Kategorien

Faseroptikverdrahtungshandbuch

Verbindungsstück des Ethernet-RJ45

Schalter und Steckdose

Kontakt mit uns

Mrs. Alice

sales03@newlightfiber.com

0086-13534063703

86 13534063703

Kontaktieren Sie uns jetzt

Einzelmodus 9/125 12-Faser-Stamm-MPO-MTP-Kabel mit PVC-Material für die Hochgeschwindigkeitsdatenübertragung

Markenbezeichnung:	New Light
Modellnummer:	MPO/MTP - MTP/MPO
MOQ:	1~10000
Preis:	6~15
Verpackungsdetails:	OPP-Tasche + Kartonkasten
Zahlungsbedingungen:	L/C, T/T, Western Union, MoneyGram, Paypal

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

CE , ISO , RoHS

Steckertyp:

MPO / MTP -MPO/MTP

Material:

Modyptyp:

Einzelmodus

Kerntyp:

12 Kern

Kabelfarbe:

Länge:

Kann individuell angepasst werden

Zertifikat:

CER, ISO, RoHS

Lieferzeit:

2-7 Werktage nach empfangener Ablagerung

Produktionsfähigkeit:

500 PC/Tag

Zahlungsbedingung:

T/T, 30% Ablagerung im Voraus

Produktname:

12 Glasfaser-Trunk-MTP/MPO-PVC-Rundkabel Singlemode 9/125 Glasfaser-Patchkabel

Versorgungsmaterial-Fähigkeit:

500 Stück pro Tag

Hervorheben:

mpo LWL - Kabel

MPO zu MPO-Kabel

Beschreibung des Produkts

Singlemode-9/125-Glasfaser-Patchkabelkabel – 12-Faser-Trunk-MTP/MPO-PVC

12 Glasfaser-Trunk-MTP/MPO-PVC-Rundkabel Singlemode 9/125 Glasfaser-Patchkabel für leistungsstarke optische Konnektivität.

Bestellinformationen

Konfigurationsoptionen

Steckertyp:MPO-weiblich, MPO-männlich, FC, SC, LC, ST, MTRJ
Endfläche der Ferrule:PC, UPC, APC
Anzahl der Faserkerne:4, 8, 12, 24
Kerntyp:SM, MM (OM1, OM2, OM3, OM4)
Kabeldurchmesser:0,9 mm, 2 mm, 3 mm
Kabellänge:Sonderlängen ab 1 Meter
Pigtail-Länge:0,5 m, 0,6 m, 1,0 m
Kabeltyp:RJ (Flachbandkabel), RB (blankes Flachbandkabel), RI (Mini-Rundkabel)

MPO-Interferenzspezifikationen

Spezifikationen für MPO-PC-Stecker

Artikel testen	Min	Max
ROC_X(abs)(mm)	500	-
ROC_Y(abs)(mm)	50	-
Winkel_X(Grad)	-0,2	0,2
Winkel_Y (Grad)	-0,2	0,2
Max.DH.Alle Fasern (nm)	-600	600
Max.DH.Ave(nm)	-300	300
Max.DH.Adj(nm)	-300	300
Max. Kerneinbruch (nm)	-300	300
Faserhöhe (nm)	-300	300
ROC_X(abs)(mm)	1000	3000

Spezifikationen für MPO-APC-Stecker

Artikel testen	Min	Max
ROC_X(abs)(mm)	500	-
ROC_Y(abs)(mm)	50	-
Winkel_X(Grad)	-0,2	0,2
Winkel_Y (Grad)	7.8	8.2
Max.DH.Alle Fasern (nm)	-600	600
Max.DH.Ave(nm)	-300	300
Max.DH.Adj(nm)	-300	300
Faserhöhe (nm)	-	-

MPO/MTP-Testanforderungen

Endflächenanforderungen

Bereich	Fehlerbeschreibung	Größe	Menge zulassen
Faser (9 um, 50 um, 62,5 um)	Weiße Kratzer	≤3um	Keine Begrenzung
	Stelle	≤2um	5 STÜCK
	Defekt	/	Nicht erlaubt
Verkleidung (62,5–125 µm)	Weiße Kratzer	≤3um	Keine Begrenzung
	Weiße Kratzer	≤5um	1 STK
	Schwarze Kratzer	≤3um	2 STÜCK
	Schwarzer Fleck	≤2um	Keine Begrenzung
	Schwarzer Fleck	≤5um	3 STÜCK
	Kunststoffring	/	Keine Begrenzung

Leistungsangaben

Parameter	SM-Standard-Ferrule	SM-Ferrule mit geringem Verlust	MM-Standardzwinge	MM-Ferrule mit geringem Verlust
Typischer IL-Verlust	0,35 dB	0,20 dB	0,35 dB	0,20 dB
IL-Verlust max	0,75 dB	0,35 dB	0,65 dB	0,35 dB
RL (APC≥50dB, PC≥40dB)	-	-	≥25dB	≥35dB
Wiederholbarkeit	≤0,30 dB (mehr als 500 Mal einstecken)		0,30 dB (mehr als 1000 Mal einstecken)
Austauschbarkeit	≤0,30 dB (mit einem passenden Stecker)
Zugfestigkeit	≤0,30 dB (maximale Spannung 66 N)
Schock	≤0,30 dB (10 ~ 55 Hz)
Temperaturbereich	-40°C ~ +75°C

Interferenzindikatoren

Parameter	Spezifikation
Krümmungsradius	X ≥2000 mm, Y ≥50 mm
Faserhöhe	1000~4000 nm
Endflächenwinkel	X ±0,3°, Y ±0,3°
Kerndip	±300 nm

Längentoleranz

Länge (M)	Toleranz
≤10	±10CM
10±15CM
>30	±10 %

Polaritätsmethoden

Um die richtige bidirektionale Zuordnung zu gewährleisten, werden drei Polaritätsmethoden Typ A, Typ B und Typ C verwendet.

Gerades MPO-Hauptkabel vom Typ A

Key-Up-zu-Key-Down-Adapter, 1 x A-auf-B-Duplex-Patchkabel und 1 x A-auf-A-Duplex-Patchkabel.

Kreuz-MPO-Trunk-Kabel vom Typ B

Key-Up-zu-Key-Up-Adapter und 2 x A-zu-A-Duplex-Patchkabel.

Typ-C-Cross-Pair-MPO-Trunk-Kabel

Key-Up-zu-Key-Down-Adapter und 2 x A-zu-A-Duplex-Patchkabel.

Betriebstemperatur

-40°C bis +80°C

Anwendungen

Prüfgeräte
FTTX+LAN
Optisches Kabelfernsehen
Optisches Kommunikationssystem
Telekommunikation

Verpackung

Die Produkte werden in OPP-Beuteln und Kartons verpackt, um den Schutz während der Lieferung zu gewährleisten.

Lieferoptionen

Die Lieferung erfolgt je nach Menge und Bedarf per Luft- und Seeweg.

Zahlungsbedingungen

Zahlungsmethoden:T/T, L/C, PAYPAL, WESTERN UNION, MONEYGRAM
Bedingungen:30 % Anzahlung im Voraus, Restzahlung vor Lieferung
Preisbedingungen:EXW, FOB, CIF, CFR, VON TÜR ZU TÜR

Kontaktieren Sie uns für weitere Produkte

Wir bieten optische Patchkabel, Pigtails, Adapter, Dämpfungsglieder, Verteilerkästen, Schnellmontage-Steckverbinder und mehr.
WhatsApp:+8613534063703
