Produktdetails:
|
Verbindungsstück-Art: | SC/E2000/FC/ST. | Modusart: | INSPEKTION/MILLIMETER |
---|---|---|---|
Kabel-Farbe: | 12 Farben | Kabel-Durchmesser: | 3.0mm |
Kabellänge: | kann besonders angefertigt werden | Einfügungsdämpfung: | ≤0.5dB |
Rückflussdämpfung: | APC≥65dB; PC≥55 | ||
Markieren: | Kabel OS2 MPO MTP,Kabel MPO MTP,3.0mm MPO MTP Verbindungskabel |

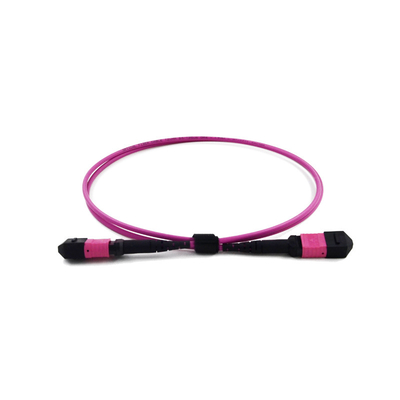

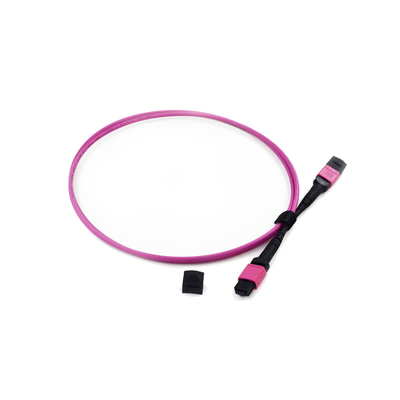

Verbindungskabel der weiblichen OS2 (9/125) MPO MTP Faser Kabel-12 in mehreren Betriebsarten
Überblick über mtp Lichtwellenleiter
ERKLÄREN SIE FASER-VERBINDUNGSSTÜCKE UND POLARITÄT MPO 12?
Es gibt drei Arten anerkannte Kabelpolarität. Sehen Sie unten mit Bezug auf die Benennung der Faserpositionen im Verbindungsstück.
Art A hat die Faser 1, die und so weiter an Faser 1, 2 bis 2, 3 bis 3 angeschlossen wird.
Art B hat die Faser 1, die und so weiter an Faser 12, 2 bis 11, 3 bis 10 angeschlossen wird.
Art C hat die Faser 1, die und so weiter an Faser 2, 2 bis 1, 3 bis 4 und 4 bis 3 mit den Fasern angeschlossen wird, die in den Paaren arbeiten.
Anwendung
WELCHE ART DES KABELS WIRD MIT VERBINDUNGSSTÜCKEN MTP (MPO) BENUTZT?
Kabelbau
MPO-Kabel sind innerhalb der Rechenzentrumanwendungen allgemein am verwendetsten. Diese Anwendungen benutzen gewöhnlich hohe Volumen Kabel und haben Raum begrenzt. Dieses hat zu die Annahme der meisten Hersteller der Anwendung ein kleines geführt, hell und Flachkabel nannte Mikrokabel oder microcore Kabel. Der Bau hat 250um abgedämpfte Fasern, ein aramid Garnstärkemitglied und eine einzelne oder äußere Verdoppelunghülle.
Leicht verfügbar in den Kernzählungen von 8 bis 144 Faserkerne wird das Kabel gewöhnlich unter Verwendung 8 12 der Faser Untereinheiten der Faser oder errichtet, die in einer äußeren Hülle untergebracht werden. Anmerkung – 8 bis 24 Kerne im Allgemeinen erfordern nicht die äußere Hülle, während alle Fasern innerhalb einer Einheit sind. Dieser Kabelbau gibt ungefähr 65% Reduzierung im Raum, wenn er mit traditionellen straffen abgedämpften oder losen Rohrkabeln und ähnlicher Reduzierung im Gewicht verglichen wird. Das Kabel hat auch einen kleineren Biegungsradius und diese 3 Faktoren üben dieses Kabel die beste Option für Faseranwendungen mit hoher Dichte aus, hauptsächlich weil mehr Verkabeln pro Kabinett-/Kabelbehälter installiert sein kann.
Glaskerne
Während der Kabelbau über unterschiedlichen Herstellern ziemlich ähnlich ist, unterscheiden sich die verwendeten Glaskerne. Es gibt herum 5 große Hersteller von Fiberglaskernen und obgleich alles Erzeugnis zu den internationalen Standards von OM3, von OM4, von OS2 (singlemode), von G657.A1 und von G657.A2 (Biegung unempfindliches singlemode) die Leistung des Glases sich unterscheidet.
Das meiste MPO Verkabeln wird innerhalb der hohen Datenratenanwendungen verwendet. Für einfache kurze Direktanschlüsse unterscheidet die Marke des Glases, das verwendet wird, geringfügig viel zur Leistung. Jedoch werden Netze komplexer und stellen längere Kanäle die Marke des Glases vor und der Bau des Kabels wird ein Leistungsbegrenzungsfaktor.
Produktinformation
Faseranzahl | 12 | Faser-Modus | 9/125μm |
Verbindungsstück-Typ 1 | LC | Verbindungsstück Type2 | Unterminated |
Faser-Modus | Inspektion | Ausbruchlänge | 1.5m |
Wellenlänge | 1310/1550nm | Jacken-Material | PVC/LSZH |
Einfügungsdämpfung | ≤0.25dB | Austauschbarkeit | ≤0.2dB |
Rückflussdämpfung | ≥50dB | Erschütterung | ≤0.2dB |
Betriebstemperatur | -40~75°C | Lagertemperatur | -45~85°C |
Geometrische Spezifikation (nur auf Interferometer 3D prüfte)
Art | Gipfelausgleich (um) | Biegungsradius (Millimeter) | Feber-Höhe (Nanometer) | Winkelausgleich (°) |
2.5mm UPC | ≤50 | 10~25 | (- 50, +50) | Kein |
2.5mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
1.25mm UPC | ≤50 | 7~25 | (- 50, +50) | Kein |
1.25mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
Übersichtskarte (LC-Verbindungsstück und 12 Farben verkabeln)
Pakcing
Wir verpacken es durch OPP-Tasche und Kartonkasten draußen. um die Waren zu schützen werden nicht wenn Lieferung beschädigt.
FQA
1. Q: Sind Sie Hersteller?
: ja sind wir Hersteller in Shenzhen, China
2. Q: Was ist Ihr MOQ?
: MOQ kann PC 1 sein, aber wir sollen nicht vorschlagen, um PC 1 zu bestellen, weil die Kosten höher sind, damit der Preis höher als Ihr Budget ist.
3. Q: Was ist der Preis?
: Der Preis ist entsprechend Ihrer Quantität. Nachdem Sie uns Ihre Quantität informieren, bieten wir unseren besten Preis für Sie an. Große Quantität erhält sehr konkurrenzfähigen Preis.
4. Q: Können Sie FOB-Preis angeben?
: ja können wir, aber an der Größe und am Gewicht nicht groß, sind höchst liegt Lieferung auf dem Luftweg, DHL, TNT, UPC, FEDEX, etc. So es es schwierig, FOB-Preis zu tun. Die beste Weise ist informierte uns Ihre Einzelspezifikationen und Quantität, bieten wir die Fracht mit Produktpreis als Ihrer Referenz an.
Wir haben sehr konkurrenzfähiger Preis logist. Wenn Ihre Quantität groß ist und es Dutzende Kartonkästen gibt, können wir Fracht durch Meer als Ihre Referenz herausfinden.
EXW-Preis oder CFR-Preis sind besser. Sie können mit uns für mehr Lösung in Verbindung treten, wenn Sie brauchen.
5. Q: Wie ist Ihre Qualität?
: Unsere Produktion ist entsprechend Iec, Europa-Standardproduktion, fast geschlossen zur staubfreien Werkstatt. Importierte Produktionsausrüstung und Qualitätskontrollausrüstung. Besonders Ausrüstungen MTP Daisi.
Alle Produkte sind 100% Test vor Lieferung.
6. Q: Was ist Ihre Vorbereitungs- und Anlaufzeit?
: Wir haben drei Fabriken in China. Eine Fabrik für Lichtwellenleiterproduktion, zwei Fabriken für Verbindungskabel, PLC, ODF, Adapter, Abschwächer, etc.
Für Faseroptikverbindungskabel kann die Vorbereitungs- und Anlaufzeit 2 -3 owrking Tage für 5000 PC sein. regelmäßige Produkte, die wir sind, haben sie auf Lager. Wir können dringenden Auftrag für Sie beschäftigen. Mehr Informationen, können dich Sie frei fühlen, um mit uns in Verbindung zu treten.
7. Q: Was ist Ihre Garantie?
: für Verbindungskabel haben wir 2 Jahre Garantie seit Lieferung, aber nur verantwortliches für nicht-künstlichen Schaden. Für künstlichen Schaden können wir repare es für Sie für freies, aber Fracht wird durch Ihre Seite gezahlt.
8. Q: Was ist Ihre Verpackung?
: Wir benutzen internationale Exportverpackung. befestigt etwas Verpackung von verschiedenen Produkten als Ihre Referenz. Wir können Ihr Logo auf der Verpackung auch drucken
9. Q: Können Sie OEM/ODM tun?
: ja können wir. Wir sind Hersteller, alle Produkte sind annehmen Soem /ODM. wir können das Vertrauensabkommen unterzeichnen.
10. Q: Kann ich eine Probe haben?
: Er hängt von ab, welchen Produkten, für Adapter, Abschwächer, Verbindungskabel, Zopf, wir ein sammple für Sie für freies zur Verfügung stellen kann. Aber Fracht zurückerstattet durch Ihre Seite.
Für große Wertprodukte können wir es für freies, Beispielgebühr nicht anbieten und die Fracht, die zuerst zurückerstattet wird, nachdem Sie Auftrag vergaben, die Beispielgebühr wird zurückgebracht.
11. Q: Wie kann ich bestellen?
: 1. schicken Sie uns Post oder senden Sie Untersuchung. informieren Sie uns den Produktnamen, Einzelspezifikationen, Quantität. Stellen Sie Ihr zur Verfügung, Adresse zu empfangen, wenn Sie uns benötigen, Fracht für Sie herauszufinden.
2. Nachdem wir Ihre Anforderungen kennen, bietet unseren besten Preis für Sie, mit Vorbereitungs- und Anlaufzeit an. Der Preis ist entsprechend Ihrer Quantität.
3. Wenn Sie das Zitat annehmen, lassen wir Profoma mit unserem Bankkonto fakturieren.
4. Wir vereinbaren die Produktion für Sie, nachdem wir Zahlung empfingen.
5. Bevor wir Lieferung bestätigen, Informationen mit Ihnen wieder zu erhalten, schickt .and Ihnen die Spurhaltungszahl nach Lieferung.
6. Wir versuchen unser Bestes, um Ihre Bedingungen für die langfristige Zusammenarbeit zu erfüllen.
12. Q: Was Ihre Zahlungsbedingung?
: T/T, Western Union, Paypal, MoneyGram sofort. Für große Menge kann 50% Ablagerung im Voraus, 50% Betrag, der vor Lieferung gezahlt wird.
